1、选择题  如图所示电路中，电源电动势为E、内阻为r，电阻R3为定值电阻，R1，R2为滑动变阻器，A，B为电容器两个水平放置的极板，当滑动变阻器R1，R2的滑动触头处于图示位置时，A，B两板间的带电油滴静止不动，则下列说法中正确的是

[? ]

参考答案：B

本题解析：

本题难度：一般

2、选择题  在如图所示的电路中，滑动变阻器的最大阻值为R，定值电阻为R0，电源的内阻为r，三者的大小关系为R>r>R0，电源电动势为E闭合开关，在滑动变阻器的滑片由a端移向b端的过程中，下列说法正确的是?

[? ]

参考答案：AC

本题解析：

本题难度：一般

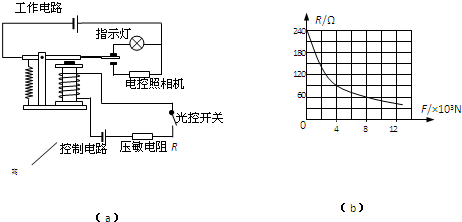

3、简答题  某同学设计了一种“闯红灯违规证据模拟记录器”，如图（a）所示，它可以通过拍摄照片来记录机动车辆闯红灯时的情景．它的工作原理是：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化达到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机就工作，拍摄违规车辆．光控开关未受到该种光照射就自动断开，衔铁不被吸引，工作电路中的指示灯发光．

（1）要记录违规闯红灯的情景，光控开关应在接收到______光（选填“红”、“绿”或“黄”）时自动闭合；
（2）已知控制电路电源电动势为6V，内阻为1Ω，继电器电阻为9Ω，当控制电路中电流大于0.06A时，衔铁会被吸引．则只有质量超过______kg的车辆违规时才会被记录．

参考答案：（1）据题，电控照相机要自动记录违规闯红灯的情景，所以要记录违规闯红灯的情景，光控开关应在接收到红光时自动闭合；
（2）根据欧姆定律I=ER总
电路中的总电阻为：R总=EI=60.06=100Ω
压敏电阻的阻值为：R=100Ω-10Ω=90Ω
查图可知，当R=90Ω时，压敏电阻所受的压力F=4000N，
根据G=mg得：m=Gg=400010=400kg
故答案为：（1）红（2）400

本题解析：

本题难度：一般

4、选择题   用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（  ）

A．、
B．、
C．、
D．、
