1、简答题  用替代法测一个未知电阻Rx在常温下的阻值可用如下电路，图中Rs为电阻箱，A为电流表，S2为单刀双掷开关，R0为规格（0-20Ω）的滑线变阻器．测量前应将滑线变阻器R0的触片p调至______（填a或b），电阻箱Rs的阻值调至______（填最大或最小）．闭合S1开始实验，接下来的步骤有以下一些：
A．慢慢移动触片p
B．将S2闭合在2端
C．将S2闭合在1端
D．调节电阻箱Rs的值
E．将S1断开
F．观察电流表指针变化直至某一位置
G．记下电阻箱上电阻读数
合理的次序应是______（填入步骤序号的字母）

参考答案：为了保护测量电路部分，应将滑片P滑动b端，使得测量部分短路，电流为零．电阻箱电阻打到最大值，防止接通电键时，电流过大，烧坏电表．
本题用电阻箱的阻值代替Rx的阻值，分别让电阻箱和待测电阻与滑动变阻器并联，使得两次电流表示数相同，此时电阻箱的阻值等于待测电阻的阻值．所以合理的次序为：CAFBDFEG．
故答案为：b；?最大；?CAFBDFEG．

本题解析：

本题难度：一般

2、实验题  用伏安法测定两节干电池组成的电源的电动势E和内电阻r。实验中共测出五组数据，
如下表所示：

参考答案：

（每图３分，共６分）
（2）3．00V? 0．50Ω　　　　　（每空２分，共４分）

本题解析：用伏安法测量电源电动势和内阻，是通过测量几组路端电压和电流的值，通过U-I图像进行描点连线，与纵坐标的焦点即为电源电动势，与横坐标的交点为短路电流，图线的斜率为电源内阻，在描点连线时要注意尽量让直线占满坐标纸，电流表采用外接法误差比较小

本题难度：简单

3、实验题  (14分)为测量某金属丝的电阻率，他截取了其中的一段，用米尺测出金属丝的长度L，用螺旋测微器测得其直径为D，用多用电表粗测其电阻约为R．

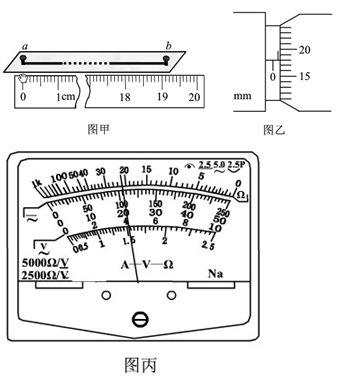

(1)该同学将米尺的0刻度线与金属丝的左端对齐，从图2甲中读出金属丝的长度L=______mm
(2)该同学用螺旋测微器测金属丝的直径，从图2乙中读出金属丝的直径D=_____mm．
(3)该同学选择多用电表“×10”档粗测金属丝的电阻，从图2丙中读出金属丝的电阻R=____Ω

(4)接着，该同学用伏安法尽可能精确地测出该金属丝的电阻，然后根据电阻定律计算出该金属丝的电阻率．实验室提供的器材有：
A．直流电源E（电动势4V，内阻不计）
B．电流表A1（量程0～3mA，内阻约50Ω）
C．电流表A2（量程0～15mA，内阻约30Ω）
D．电压表V1（量程0～3V，内阻10kΩ）
E．电压表V2（量程0～15V，内阻25kΩ）
F．滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
G．滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
H．待测电阻丝Rx，开关、导线若干
要求较准确地测出其阻值，电流表应选_____，电压表应选______，滑动变阻器应选______．（用器材前的字母表示即可）
(5)在如图丁所示的实物上画出连线（部分线画划出）

参考答案：（1）191.0mm～191.5mm?（2）0.680mm?（3）220?（4）C? D? F?（5）

本题解析：（1）如图所示读数为19.13cm=191.3mm；(2) 螺旋测微器主轴读数为0.5mm，螺旋读数为18.0×0.01mm=0.180mm，故测量值为0.5+0.180=0.680mm；（3）欧姆表读数刻度值乘以倍率22×10=220Ω
（4）电动势为4V，故电压表选择D；待测电阻约为220Ω，流过电阻的电流最大约为，所以电流表选择C；为精确测量R，滑动变阻器G的总阻值太大，调节不方便，故应选F；（5）滑动变阻器F阻值远小于待测电阻的阻值，故控制电路用分压式接法，待测电阻为小电阻，故测量电路用外接法，故实物图如图所示

本题难度：一般

4、选择题  如图是用伏安法测电阻的两种常用电路，下列说法正确的是（　　）
A．选用的电流表内阻越小，测量的误差越小
B．用甲图测出的电阻值总是小于电阻的真实值．用乙图测出的电阻值则总是偏大
C．当待测电阻值比电流表内阻大得多时，用甲图所示电路测量的误差较小
D．当待测电阻值比电压表内阻小得多时，用乙图所示电路测量的误差较小
