1、实验题  如图所示器材可用来研究电磁感应现象及判定感应电流方向。

（1）在给出的实物中，用笔线代表导线将图中所缺的导线补接完整，组成实验电路。
（2）在实验中，当电键闭合瞬时，观察到电流表指针向右偏转。电键闭合一段时间后，为使电流表指针向左偏转，可采取的方法有（　?　　）（多选）
A．迅速断开电源
B．将滑动触头向右端滑动
C．将一软铁棒插入线圈L1中
D．将线圈L1迅速从线圈L2中提出

参考答案：（1）电路连接如图所示

（2）A、D

本题解析：（1）滑动变阻器，电源、开关与串联，电压表接在线圈两端。
电路连接如图所示

（2）当电键闭合瞬时，观察到电流表指针向右偏转，说明中的磁通量增大时电流表指针向右偏转，要想左偏，则磁通量要减小，可以采取的方法是迅速断开电源或将线圈迅速从线圈中提出。将一软铁棒插入线圈中磁通量不变，将一软铁棒插入线圈中磁通量增大。
故选A、D
点评：线圈中的电流变化、插拔、通断电源尽可以引起中的磁通量变化，均会在中产生感应电流，可以根据变化情况判断电流的方向。

本题难度：一般

2、简答题  有一个小灯泡上标有“4.8V?2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V，内阻3kΩ）
B．电压表V2（0～15V，内阻15kΩ）
C．电流表A（0～0.6A，内阻约1Ω）
D．定值电阻R1=3kΩ
E．定值电阻R2=15kΩ
F．滑动变阻器R（10Ω，2A）
G．学生电源（直流6V，内阻不计）
H．开关、导线若干
（1）为了使测量结果更加准确，实验中所用电压表应选用______，定值电阻应选用______（均用序号字母填写）；
（2）为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；
（3）根据实验做出P-U2图象，下面的四个图象中可能正确的是______．

参考答案：

（1）由题意可知，灯泡的额定电压为4.8V，而给出的电压表中有15V和3V两种，选用15V的电压则误差较大；而选用3V的电压表，则量程偏小，故可以串联一个电阻进行分压；由题意可知，选择3KΩ的电阻可以使量程扩大2倍，故选用D即可；故可以选取3V的电压表和3kΩ的电阻串联充当电压表使用；
（2）因题目中要求多测几组数据进行作图，故实验中选用分压接法，并且将R1与电压表串联充当电压表使用，电流表采用电流表外接法；
故原理图如右图所示；
（3）由功率公式可得：P=U2R；若R为定值的话，则P与U2应为一次方程；但因为灯泡电阻随温度的变化而变化，故功率随温度不再是线性关系，而是随着电压的增大，而使功率减小，故P与U2图象应为C；
故答案为；（1）A，D；?（2）如图所示；（3）C．

本题解析：

本题难度：一般

3、实验题  如图所示，取一对绝缘柱支持导体A和B，使它们彼此接触。起初它们不带电，贴在下部的金属箔是闭合的。把带正电荷的物体C移近导体A，金属箔将张开；这时把A和B分开，然后移去C，金属箔将?；再让A和B接触，金属箔将?。（均填“闭合”或 “张开”）

参考答案：张开，闭合

本题解析：略

本题难度：一般

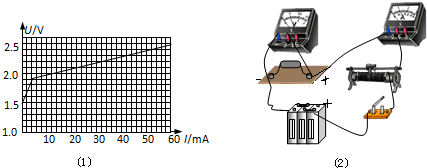

4、填空题  电子技术兴趣小组为了研究某种二极管的特性，用如图所示的电路测定该元件的U-I关系图线．实验发现当电源反接时，电路中无电流，当正向电压较小时也无电流，记录的部分数据如下表．
电压/V
1.4
1.5
1.7
1.9
2.0
2.1
2.2
2.3
2.4
2.5
电流/mA
0
0
2.0
4.0
12.0
22.0
32.0
42.0
52.0
60.0
