1、选择题  在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t图像，如图4所示，其中图线斜率绝对值的物理含义是

A．短路电流
B．电源内阻
C．电源电动势
D．全电路电阻

2、实验题  某同学用如图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象。

（1）除了导线和开关外，有以下一些器材料可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）；V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0~10Ω）；R2（阻值范围0~2kΩ）；
电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）。
为了调节方便，测量准确，实验中应选用电流表___________，电压表___________，滑动变阻器___________，电源___________。（填器材料的符号）
（2）根据实验数据，计算并描绘出R-U的图象如下图所示，由图象可知，此灯泡在不工作时，灯丝电阻为___________Ω；当所加电压为3.00V时，灯丝电阻为___________Ω，灯泡实际消耗的电功率为___________W。

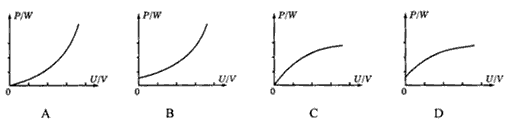

（3）根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的___________。

3、实验题  某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。（电压表和电流表均视为理想电表）
（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而__________________（填“增大”、“减小”或“不变”）。

（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。

（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是_________________W。

4、实验题  （9分）在“把电流表改装为电压表”的实验中，需要利用如图所示的电路测定电流表的内阻，步骤如下：

①接通S1（S2未接通），调节R1，使电流表指针偏转到满刻度；
②再接通S2，调节R2，使电流表指针偏转到满刻度的1/3；
③读出R2的阻值，可得到rg =??（填表达式）已知电源的电动势为3V，内阻不计；电流表满偏电流为500μA ，其内阻约在100Ω左右。实验室配有的可变电阻有：
A．电阻箱（0～999.9Ω）
B．滑动变阻器（0～200Ω）
C．滑动变阻器（0～10KΩ）
D．滑动变阻器（0～100KΩ）
