1、实验题  图1为测量电压表V内阻r的电路原理图.图中两个固定电阻的阻值均为R，S1、S2是开关，E是电源(内阻可忽略)

小题1:按电路原理图将图2中的实物图连线；
?
小题2:开关S1保持断开，合上开关S2，此时电压表的读数为U1；再合上开关S1，电压表的读数变为U2，电压表内阻r=_______(用U1、U2和R表示).

参考答案：
小题1:

小题2:

本题解析：小题1:按电路原理图将图2中的实物图连线如下

小题2:根据题意可知，电源电动势为U2，所以有，计算可得电压表内阻为：

本题难度：简单

2、选择题  用多用表的欧姆挡（R×1K）检查性能良好的晶体二极管，发现多用电表的表针偏转的角度很小，这说明（?）
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时红表笔接的是二极管的负极

参考答案：BC

本题解析：考点：
分析：多用电表测量电阻时表笔正反接均一样，而二极管具有单向导通性，所以若正向电阻阻值小，那么反向阻值必大．红表笔插正插孔，接内部电源的负极
解答：解：现将多用电表转换开关拨到R×1K档，发现多用电表的表针偏转的角度很小，这说明所测阻值较大，故二极管加有反向电压，故测得电阻很大，故A错误B正确
红表笔接内置电源的负极，二极管加反向电压所以红表笔接的是二极管的正极，故C对D错
故选：BC
点评：多用电表测电阻时，表盘刻度不均匀，从右向左间格越来越密，指针偏角越小说明阻值越大．二极管具有单向导通性．

本题难度：简单

3、实验题  （1 0分）玩具遥控器经常用到一种方形层叠电池，如图甲所示。为了测定该电池的电动势和内电阻，实验室提供了下列器材：

A．电流表G（满偏电流1 0mA，内阻10 ?
B．电流表A（0～0．6 A～3A，内阻未知）．
C．滑动变阻器R（0～l00 ?,1A）
D．定值电阻R（阻值990 ?）
E．开关与导线若干
（1）电流表A的量程应选用?（填“0～06 A”或“0 ~3A”?）

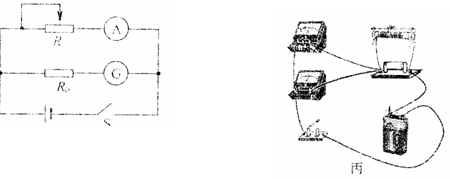

（2）该同学根据现有的实验器材，设计了如图乙所示的电路，并在丙图上完成了实物连线，请你指出该同学连线的错误之处（在连错的导线上打“×，’），并重新正确连线。

（3）根据上述设计的实验电路，该同学利用测出的数据绘出I1—I2图线（I为电流表 G的示数，I为电流表A的示数）如丁图所示，则由图线可得该电池的电动势E= ?V，内阻r= ??

参考答案：(1)0-0.6A(2分)
（2）如图所示

（3）9.00? 10.0

本题解析：解答：解：（1）电流表示数最小值为，为了测量误差较小，应该选用小量程，即0--0.6A
（2）本实验滑动变阻器跟电流表串联，灵敏电流计与定值电阻串联，然后再并联，所以电路接线如图

（3）由电路图可知，电流表G与定值电阻串联充当电压表，则由闭合电路欧姆定律可得：
1000I1=E-I2r；I1=，由数学知识可知，图象与纵坐标的交点为：9.0mA，故电源的电动势为1 000×9.0=9.0V；图象的斜率为，故内电阻r=1000×1.0×10-2=10.0Ω；
点评：本题中考查测定电动势和内电阻实验中的数据处理，本题中要注意单位的正确换算；同时注意正确列出表达式，找出规律．

本题难度：一般

4、实验题  实验室内有一只指针在中间的灵敏电流计G，其刻度盘如图所示。其一侧的总格数为N，其满偏电流、满偏电压、内阻均未知，满偏电流不超过1mA，内电阻大约不超过100Ω.现要较准确地测定其满偏电流的大小，可用器材如下：
A.电压表（量程3V，内阻RV=3KΩ）
B.变阻器（总电阻50Ω）?
C.电源（电动势6V，内阻不计）
D.开关一个、导线若干。
小题1:画出测量电路图。

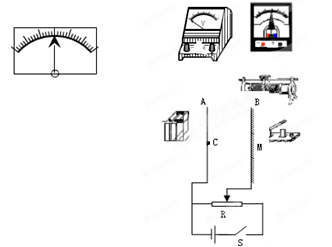

小题2:根据设计的电路图进行实物连图。

小题3:在所得的若干组数据中，其中一组为电流计G指针偏转了n格，电压表示数为U，
则满偏电流的表达式Ig=?（用字母表示）

参考答案：
小题1:

小题2:

小题3:

本题解析：小题1:灵敏电流计内阻较大，滑动变阻器最大阻值较小，所以要想测量其满偏电流，需要滑动变阻器的分压式接法：

小题2:先把滑动变阻器串联在电路中，然后再把其两个接线柱并联在电流表和电压表上，因为灵敏电流计电阻比较大，所以直接和电压表串联即可：

小题3:根据串并联关系：，所以.
N表示总个数，n表示指针偏转到的位置，U为电压表的读数；RV表示电压表的内阻。

本题难度：简单

5、选择题  如图所示为伏安法测电阻的一种常用电路。以下分析正确的是：

A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值远大于电流表内阻
D．开始实验时滑动变阻器滑动头P应处在最左端

参考答案：AC

本题解析：略

本题难度：简单
