1、实验题  （９分）某研究性学习小组用较粗的铜丝和铁丝相隔较近距离插入苹果中，制成了一个苹果电池，现在用如图甲所示器材来测定苹果电池的电动势和内阻．设计好合适的电路后，调节滑动变阻器，改变电源两端的电压Ｕ和流过电源的电流Ｉ，记录多组Ｕ、Ｉ的数据，填入事先设置的表格中，然后逐渐增大铜丝和铁丝插入的深度，重复上述步骤进行实验．按照插入深度逐渐增加的顺序，利用相应的实验数据，在Ｕ－Ｉ坐标系中绘制图象，如图乙中的ａ、ｂ、ｃ所示．

（１）实验器材有：电流表（量程１.５ｍＡ，内阻不计）；电压表（量程１.５Ｖ，内阻约１ｋΩ）；滑动变阻器Ｒ１（阻值０～２００Ω）；滑动变阻器Ｒ２（阻值０～５ｋΩ），该电路中应选用滑动变阻器? __________（选填“Ｒ１”或“Ｒ２”）．

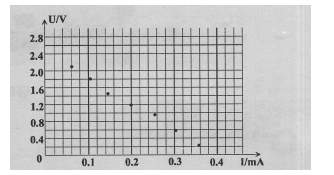

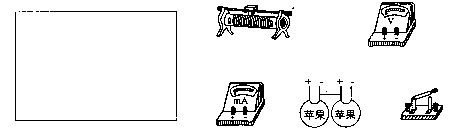

（２）某同学根据正确设计的电路将图甲中实物图连接出一部分，请将剩余部分连接起来．
（３）在该实验中，随电极插入的深度增大，电源电动势?，电源内阻?（均选填“增大”、“减小”或“不变”）．
（４）图线ｂ对应的电路中，当外电路总电阻Ｒ＝２ｋΩ时，该电源的输出功率Ｐ＝?Ｗ（计算结果保留一位有效数字）．

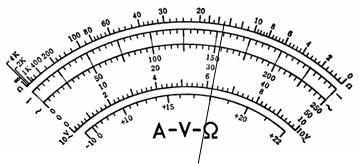

2、实验题  （1）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。换档结束后，实验操作上首先要进行的步骤是____________。

（2）在探究规格为“2.5，0.6W”小电珠伏安特性曲线实验中，该同学采用如右图乙所示的电路进行测量。现备有下列器材供选用：
A．量程是0～0.6A，内阻是0.5Ω的电流表
B．量程是0～3A，内阻是0.1Ω的电流表
C．量程是0～3V，内阻是6kΩ的电压表
D．量程是0～15V，内阻是30kΩ的电压表
