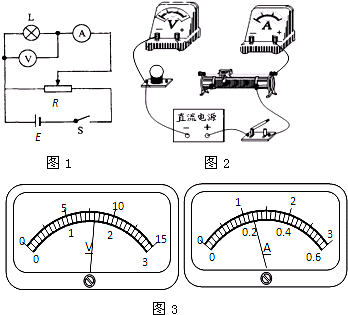

1、填空题  某同学用图1电路图研究小灯泡（2.5V）的伏安特性曲线．采用器材有：直流电源（3V，内阻不计）；电流表A1（0～3A）；电流表A2（0～0.6A）；电压表（0～3V）；滑动变阻器；开关、导线等．
（1）为减小测量误差，电流表应选用______（填“A1”或“A2”）．
（2）根据实验原理图补充完成实物图2中的连线．
（3）下表记录的是实验测得的数据，其中第8次实验测得的电压表（U）、电流表（I）的示数如图3，请把3中电压表、电流表示数填入表中的空格处．
（4）分析表中数据可知，第______次记录的电流表的示数有较大误差．小灯泡的电阻随电流的增大而______（填“增大”或“减小”）．小灯泡的额定功率为______w（保留2位有效数字）．

参考答案：（1）2.5V的小灯泡的功率一般在1W左右，根据P=UI计算出小灯泡的电流：I=PU=12.5A=0.25A，即小灯泡的额定电流约为0.25A，所以要选择然后选择0.6A电流表A2；
（2）根据实验的原理图，逐步完成电路的连接如下图；
（3）电压表的量程为3V，每一格表示0.1V，所以读数为：1.60V；
电流表的量程为0.6A，每一格表示0.02A，所以读数为：0.24A．
（4）在测量的过程中，两个灯泡的电流随电压的最大而增大，但是，第6组数据的电流值小于第5组数的电流值，存在明显的错误；根据欧姆定律：R=UI，通过表格中的数据可得，电压线性增大时，电流也增大，但增大的幅度越来越小．表明了灯泡的电阻随电压的增大而增大；
当灯泡两端的电压为2.50V时，电流为0.30A，所以，小灯泡的实际功率为：P=UI=2.50×0.30W=0.75W
故答案为：（1）A2；（2）如图．

（3）1.60；0.24；（4）第6次；增大；0.75

本题解析：

本题难度：简单

2、实验题  某研究性学习小组利用如图（甲）所示电路测量某电池的电动势E和内电阻r.由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00 Ω的定值电阻R0.闭合开关S，调整电阻箱的阻值，读出电压表相应的示数U，并计算出通过电阻箱的电流数值I，为了比较准确地得出实验结论，在坐标纸中画出了如图（乙）所示的U－I图象，由图象可得：E＝________V，r＝________Ω.?

参考答案：2.0　? 0.5

本题解析：电源的U－I图象，与纵轴的截距为电源电动势的值，由图可得E=2.0V；由题可得,则r=0.5Ω
点评：本题利用U－I图象求解电动势和内阻时要注意：图线的斜率为等效电源的内电阻，即，图线与纵轴的截距为电源的电动势。

本题难度：一般

3、实验题  下图为一电学实验的实物连线图。该实验可用来测量特测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：
?
①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端；
②合上开关S；
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转；
④记下两个电压表V1和V2的读数U1和U2；
⑤多次改变滑动变阻器滑动头的位置，记下V1和V2的多组读数U1和U2；
⑥求Rx的平均值。
回答下列问题：
（1）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（2）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为__________。
（3）考虑电压表内阻的影响，用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为_________。

参考答案：（1）
（2）
（3）

本题解析：

本题难度：困难

4、简答题  2013年暑假期间，高二科技活动小组，为了撰写关于未知材料电阻率的实践报告，设计了一个测量电阻率（被测电阻丝的阻值约为10Ω）的实验方案，可提供的器材有：
A、电流表G，内阻RR=120Ω，满偏电流IR=3mA
B、电流表A1，内阻约为0.4Ω，量程为0～0.6A
C、电流表A2，内阻约为0.1Ω，量程为0～3A
D、螺旋测微器
E、电阻箱R0（0～9999，0.5A）
F、滑动变阻器R1（0-5Ω，2A）
G、滑动变阻器R2（0-500Ω，1A）
H、干电池组（4.5V，0.05Ω）
I、一个开关和导线若干
（1）为很好地完成实验，应选择电流表______，滑动变阻器应选择______（填A-G选项）
（2）如图1所示是用螺旋测微器测电阻丝的直径，其读数为d=______mm．
（3）请用改造完的电压表设计一个测量电阻率的实验电路，根据提供的器材和实验需要，请将图2方框中电路图补画完整．
（4）实验数据的测量与电阻率的计算：如果电阻丝的长度用L表示，电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量写出计算电阻率的表达式ρ=______．

参考答案：（1）：根据闭合电路欧姆定律可求出电路中的最大电流为：Imax=ERx=4.510A=0.45A，所以电流表应选B；
电路中需要的最大电阻为：Rmax=E13×IA=4.513×0.6Ω=22.5Ω，所以变阻器应选F，且应采用分压式接法；
（2）：螺旋测微器的读数为：d=0+26.8×0.01mm=0.268mm（0.265～0.268均可以）；
（3）：根据题意，由于需要电压表的量程应为：U=IARx=0.6×10V=6V，考虑将电流表G与电阻箱R0串联改装为电压表；
需要电阻箱的电阻应为：R0=UIg-Rg=63×10-3-120=1880Ω；
由于待测电阻远小于电压表内阻，所以电流表应用外接法，又变阻器应采用分压式接法，电路图如图所示：

（4）：由电路图，根据欧姆定律应有：I1(Rg+R0)=(I2-I1)Rx…①
根据电阻定律应有：Rx=ρL14πd2…②
联立①②解得：ρ=πd2(Rg+R0)4L(I2-I1)；
故答案为：（1）B，F；（2）0.268；（3）如图；（4）πd2(Rg+R0)4L(I2-I1)

本题解析：

本题难度：一般

5、填空题  有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用伏安法来测量该电阻值的实验器材有：
电压表V（量程0～10V，内电阻约20kΩ）；
电流表A1，（量程0～500mA，内电阻约20Ω）；
电流表A2，（量程0～300mA，内电阻约4Ω）；
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）；
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）；
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I-U图线．
（1）电流表应选用______．
（2）滑动变阻器选用______（选填器材代号）．
（3）请在如图所示的方框内画出实验电路图．

参考答案：

（1）电路最大电流约为I=URX=9V40Ω=0.225A=225mA＜300mA，因此电流表应选择A2；
（2）滑动变阻器R2的额定电流是0.1A＜0.225A，且滑动变阻器R2的最大阻值较大，
实验操作不方便，为保证电路安全，方便实验操作，滑动变阻器应选R1；
（3）实验要求电表读数从零开始变化，因此滑动变阻器应采用分压接法，
Rx阻值约在40～50Ω之间，电流表A2内电阻约4Ω，电压表V内阻约20kΩ，
电压表内阻远大于待测电阻阻值，因此电流表应采用外接法，实验电路图如图所示．
故答案为：（1）A2；（2）R1；（3）电路图如图所示．

本题解析：

本题难度：简单
