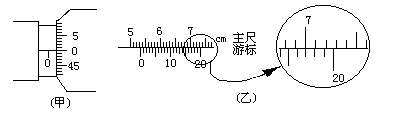

1、实验题 利用螺旋测微器测量铜丝的直径(图甲)和用游标卡尺测量圆管的内径(图乙),由图可知铜丝直径是_________;圆管内径是_________。
2、实验题 (8分)
要测量电压表V1的内阻RV,其量程为2V,内阻约2KΩ。实验室提供的器材有:
电流表A,量程0.6A,内阻约0.1Ω;
电压表V2,量程5V,内阻为5KΩ;
定值电阻R1,阻值30Ω;
定值电阻R2,阻值为3KΩ;
滑动变阻器R3,最大阻值100Ω,额定电流1.5A;
电源E,电动势6V,内阻约0.5Ω;
开关S一个,导线若干。
①有人拟将待测电压表V1 ?和电流表A串联接入电压合适的测量电路中,测出V1 的电压和电流,再计算出RV。该方案实际上不可行,其最主要的原因是 ?
②请从上述器材中选择必要的器材,设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确,实验必须在同一电路中,且在不增减元件的条件下完成。试画出符合要求的实验电路图(图中电源与开关已连接好),并标出所选元件的相应字母代号:??.
③由上问写出V1内阻RV的表达方式,说明式中各测量量的物理意义。
3、简答题 在用电压表和电流表研究小灯泡在不同电压下的功率的实验中,实验室备有下列器材供选择:
A.待测小灯泡“3.0V 1.5W”B.电流表(量程3A,内阻约为1Ω)
C.电流表(量程0.6A,内阻约为5Ω)? D.电压表(量程3.0V,内阻约为10kΩ)
E.电压表(量程15.0V,内阻约为50kΩ)? F.滑动变阻器(最大阻值为100Ω,额定电流50mA)
G.滑动变阻器(最大阻值为10Ω,额定电流1.0A)
H.电源(电动势为4.0V,内阻不计)? ?I.电键及导线等
(1)为了使实验完成的更好,电流表应选用______;电压表应选用______;滑动变阻器应选用______.(只需填器材前面的字母即可)
(2)请在虚线框内画出实验电路图.
(3)某同学在一次测量时,电流表、电压表的示数如图所示.则电压值为______?V,电流值为______?A,小灯泡的实际功率为______?W.
4、简答题 某同学在做多用电表测未知电阻的实验中:
(1)测量某电阻时,用“×100Ω”档时发现指针偏转角度过大,他应该换用______档(填“×10Ω”或“×1kΩ”),换档后,先要______.
(2)如果用多用电表的电阻“×10”挡,按正确的操作步骤测某电阻R的阻值,表盘的示数如图一,则该电阻R的阻值约为______Ω.
(3)该同学想用伏安法更精确地测量电阻R,现有的器材及其代号和规格如下:
电流表A1(量程0~4mA,内阻约50Ω)
电流表A2(量程0~15mA,内阻约30Ω)?
电压表V1(量程0~3V,内阻约20kΩ)
电压表V2(量程0~15V,内阻约25kΩ)
滑动变阻器R1(阻值范围0~15Ω,允许通过的最大电流2.0A)
滑动变阻器R2(阻值范围0~2kΩ,允许通过的最大电流0.5A)
直流电源E(电动势4V,内阻不计)
实验台上已放置开关、导线若干及电阻R,为使实验误差较小,要求测得多组数据进行分析,则电流表应选______,电压表应选______,滑动变阻器应选______.
(4)在答案卷上图二方框内画出最合理的实验电路图,并标明所用器材的代号.
5、填空题 一个未知电阻,无法估计其电阻值,某同学用伏安法测量此电阻,用图(a)(b)两种电路各测一次,用(a)图所测数据为3.0V,3.0mA,用(b)图测得的数据是2.9V,4.0mA,由此可知,用______图测得Rx的误差较小,测量值?Rx=______Ω.
