1、计算题 如图甲所示,在磁感应强度为B的水平匀强磁场中,有两根竖直放置相距为L平行光滑的金属导轨,顶端用一阻直为R的电阻相连,两导轨所在的竖直平面与磁场方向垂直。一根质量为m的金属棒从静止开始沿导轨竖直向下运动,当金属棒下落龙时,速度达到最大,整个过程中金属棒与导轨保持垂直且接触良好。重力加速度为g,导轨与金属棒的电阻可忽略不计,设导轨足够长。求:
(l)通过电阻R的最大电流;
(2)从开始到速度最大过程中,金属棒克服安培力做的功WA;
(3)若用电容为C的平行板电容器代替电阻R,如图乙所示,仍将金属棒从静止释放,经历时间t的瞬时速度v1。
2、选择题 如图所示,闭合导线框的质量可以忽略不计,将它从图示位置匀速拉出匀强磁场,若第一次用0.3s时间拉出,外力做的功为,通过导线截面的电量为,第二次用0.9s时间拉出,外力做的功为,通过导线截面的电量为,则(?)
A.,
B.,
C.,
D.,
3、选择题 如图甲所示,一个电阻为R,面积为S的矩形导线框abcd,水平放置在匀强磁场中,磁场的磁感应强度为B,方向与ad边垂直并与线框平面成45°角,O、O′分别是ab边和cd边的中点。现将线框右半边ObcO′绕OO′逆时针旋转90°到图乙所示位置。在这一过程中,导线中通过的电荷量是
[? ]
A.
B.
C.
D.0
4、选择题 如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的(?)
A.0~0.3s内线圈中的电动势在均匀增加
B.第0.6s末线圈中的感应电动势是4V
C.第0.9s末线圈中的瞬时电动势比0.2s末的小
D.第0.2s末和0.4s末的瞬时电动势的方向相同

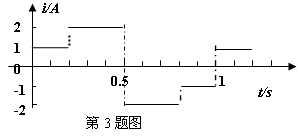

5、选择题 如图是通过一个R=1Ω的电流i随时间变化的曲线,则下列说法正确的有(?)
A.该电流的有效值为2A
B.该电流的有效值为1A
C.该电流的有效值为1.5A
D.该电流的有效值约为1.67A
