1、选择题   如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电强中0点自由释放后，分别抵达B、C两点，若AB=BC，则它们的带电荷量之比q1:q2等于：?
?
A.? 1:2? B. 2:1?
C.1:? D.??:1?

2、计算题  （22分）如图所示，在xoy平面内第二象限的某区域存在一个圆形匀强磁场区，磁场方向垂直xoy平面向外。一电荷量为e、质量为m的电子，从坐标原点O处以速度v0射入第二象限，速度方向与y轴正方向成30°角，经过磁场偏转后，通过P(0，)点，速度方向垂直于y轴，不计电子的重力。电子在圆形磁场区域中作圆周运动的轨道半径为，求：

(1)电子从坐标原点O 运动到P点的时间t1；
(2)所加圆形匀强磁场区域的最小面积；
(3)若电子到达y轴上P点时，撤去圆形匀强磁场，同时在y轴右侧加方向垂直xoy平面向里的匀强磁场，磁感应强度大小为B1，在y轴左侧加方向垂直xoy平面向里的匀强磁场，电子在第(k+1)次从左向右经过y轴(经过P点为第1次)时恰好通过坐标原点。求y轴左侧磁场磁感应强度大小B2及从P点运动到坐标原点的时间t2

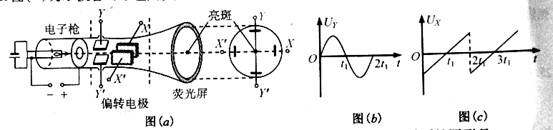

3、选择题  （2011·安徽高考·T18） 图（a）为示管的原理图。如果在电极YY’之间所加的电压图按图（b）所示的规律变化，在电极XX’之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是

4、计算题  （12分）汤姆生用来测定电子的比荷(电子的电荷量与质量之比)的实验装置如图所示，真空管内的阴极K发出的电子(不计初速、重力和电子间的相互作用)经加速电压加速后，穿过A"中心的小孔沿中心轴O1O的方向进入到两块水平正对放置的平行极板P和P"间的区域．当极板间不加偏转电压时，电子束打在荧光屏的中心O点处，形成了一个亮点；加上偏转电压U后，亮点偏离到O"点，(O"与O点的竖直间距为d，水平间距可忽略不计．此时，在P和P"间的区域，再加上一个方向垂直于纸面向里的匀强磁场．调节磁场的强弱，当磁感应强度的大小为B时，亮点重新回到O点．已知极板水平方向的长度为L1，极板间距为b，极板右端到荧光屏的距离为L2(如图所示)．

(1)求打在荧光屏O点的电子速度的大小。
(2)推导出电子的比荷的表达式

5、计算题  如图所示为研究电子枪中电子在电场中运动的简化模型示意图。在Oxy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和II，两电场的边界均是边长为L的正方形（不计电子所受重力）。若在该区域AB边的中点处由静止释放质量为m，带电量为e的电子：

（1）求电子离开匀强电场I时的速度；
（2）求电子离开匀强电场II的位置（位置坐标用L表示）
