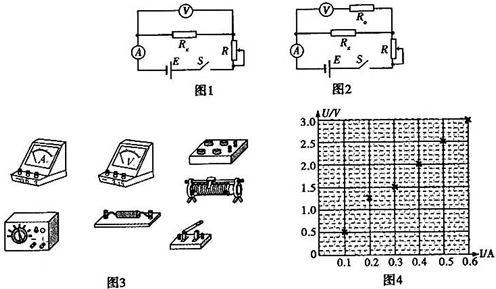

1、简答题 某同学用电流表(0~0.6A,内阻为0.1Ω)和电压表(0~3V,内容为3kΩ)测量电阻Rx的阻值.当他采用如图1所示电路测量时,发现电压表示数接近3V时,电流表的示数距满偏电流值还相差较大.于是他给电压表串联了一个3Ω的定值电阻,接成如图2所示的电路进行测量.
①请按图2所示电路,将图3中器件连接成实验电路
②接通开关,逐次调节滑动变阻器.读取电流表示数I和对应的电压表示数U,并作记录.如图4所示,图中已标注出了几个与测量对应的坐标点,请你在图4上把描绘出的坐标点连成U一I图线.
③根据图4描绘出的图线可得出电阻Rx的阻值Rx=______Ω.
2、实验题 在伏安法测电阻的实验中,备用器材有电压表(内阻约为20kΩ)、电流表(内阻约为10Ω)、电池、滑动变阻器(最大值20Ω)、电键、导线。要求选择能够尽量减小误差的电路图进行实验,将得到的被测电阻的电压、电流数据用实心圆点标于坐标图上(如图所示)。
(1)请根据各点表示的数据描出被测电阻的I-U图线;
(2)由图线求得该电阻的阻值______________Ω;(保留两位有效数字)
(3)将实验所使用的电路图画在下边的方框中。
?
3、简答题 某同学利用多用电表测量一个未知电阻的阻值,由于第一次选择的欧姆挡不够合适,又改换另一欧姆挡测量,第二次测量时电表指针所指的位置如图中的虚线所示,下面列出这两次测量中的有关操作:
A、将两根表笔短接,并调零.
B、将两根表笔分别跟被测电阻的两端接触,观察指针的位置.
C、记下电阻值.
D、将多用电表面板上旋钮旋到R×100挡.
E、将多用电表面板上旋钮旋到R×10挡.
F、将多用电表面板上旋钮旋到交流5000V挡.
(1)根据上述有关操作,换挡位后必须要进行的一项操作是______;?(用操作项目前面字母表示)
(2)第二次测量时,由电表读出该电阻的阻值是______Ω.
4、选择题 在右图所示的电路中,两个灵敏电流表和的零点都在刻度盘中央,当电流从“+”接线柱流入时,指针向右摆;电流从“-”接线柱流入时,指针向左摆.在电路接通后再断开的瞬间,下列说法中符合实际情况的是 ( )
A.表指针向左摆,表指针向右摆
B.表指针向右摆,表指针向左摆
C.、表的指针都向左摆
D.、表的指针都向右摆
5、实验题 某同学要测量一电阻Rx(阻值约18Ω)的阻值,实验室提供如下器材:电池组E(电动势3V,内阻约1Ω);电流表A(量程0~0.6A,内阻约0.5Ω);电压表V(量程0~3V,内阻约5kΩ);电阻箱R(阻值范围0~99.99Ω,额定电流1A);开关S,导线若干。
小题1:为使测量尽可能准确,应采用下面给出的?▲ 所示电路进行测量。
小题2:下表中记录了电阻箱阻值R及对应电流表A、电压表V的测量数据I、U,请在坐标纸上作出图象,根据图象得出电阻Rx的测量值为?▲ ?Ω。
小题3:此实验中电阻Rx的测量值与真实值相比 ?▲?(选填“偏大”或“偏小”)。
