1、选择题  在正方形的四个顶点处分别放有电流方向垂直纸面向里或向外的通电直导线，如图所示，通电电流强度大小分别为I1、I2、I3、I4，（I1─I3）>（I2─I4）>0，已知距导线相同距离处的磁感应强度B与电流I成正比，正方形中心O处的磁感应强度可用图中的四条有向线段中的一条来表示，它是哪一条

A．B1
B．B2
C．B3
D．B4

2、选择题  一个带电粒子以初速度v0垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域。设电场和磁场区域有明确的分界线，且分界线与电场强度方向平行，如图中的虚线所示。在下图所示的几种情况中，可能出现的是

[?]

3、计算题  如图甲所示，两平行金属板接有如图乙所示随时间t变化的电压U，两板间电场可看作均匀的，且两板外无电场，板长L=0.2m，板间距离d=0.2m。在金属板右侧有一边界为MN的区域足够大的匀强磁场，MN与两板中线OO′垂直，磁感应强度T，方向垂直纸面向里。现有带正电的粒子流沿两板中线OO′连续射入电场中，已知每个粒子速度m/s，比荷q/m=108C/kg，重力忽略不计，在每个粒子通过电场区域的极短时间内，电场可视作是恒定不变的。
（1）试求带电粒子射出电场时的最大速度；
（2）证明任间时刻从电场射出的带电粒子，进入磁场时在MN上的入射点和在MN上出射点的距离为定值，写出该距离的表达式；
（3）从电场射出的带电粒子，进入磁场运动一段时间后又射出磁场，求粒子在磁场中运动最长时间和最短时间。

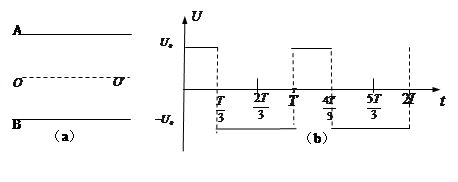

4、计算题  （18分）如图（a）所示，平行金属板和间的距离为，现在、板上加上如图（b）所示的方波形电压，=0时板比板的电势高，电压的正向值为，反向值也为，现有由质量为的带正电且电荷量为的粒子组成的粒子束，从的中点以平行于金属板方向的速度不断射入，所有粒子不会撞到金属板且在间的飞行时间均为，不计重力影响。试求：

（1）粒子射出电场时的速度大小及方向；
（2）粒子打出电场时位置离点的距离范围；
（3）若要使打出电场的粒子经某一垂直纸面的圆形区域匀强磁场偏转后，都能到达圆形磁场边界的同一个点，而便于再收集，则磁场区域的最小半径和相应的磁感强度是多大？

5、计算题  如图所示，坐标系中第一象限有垂直纸面向外的匀强磁场，磁感应强度B=102 T，同时有竖直向上与y轴同方向的匀强电场，场强大小E1=102 V/m，第四象限有竖直向上与y轴同方向的匀强电场，场强大小E2=2E1=2×102 V/m。若有一个带正电的微粒，质量m=10-12 kg，电量q=10-13 C，以水平与x轴同方向的初速度从坐标轴的P1点射入第四象限，OP1=0.2 m，然后从x轴上的P2点穿入第一象限，OP2=0.4 m，接着继续运动。取g=10 m/s2。求：
(1)微粒射入的初速度；
(2)微粒第三次过x轴的位置；
(3)从P1开始到第三次过x轴的总时间。
