参考答案：①AEDC ?2′②12? 1′

本题解析：①因为被测电阻阻值约十几千欧，而欧姆表中间表盘刻度均匀，读数误差较小，所以应采用欧姆挡“×1k”
，第二步需要欧姆调零，即将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔，第三步测量，即将两表笔分别连接到Rx的两端，读出阻值后，断开两表笔，最后为了保护仪器，故旋转S至“OFF”，并拔出两表笔，故顺序为AEDC，

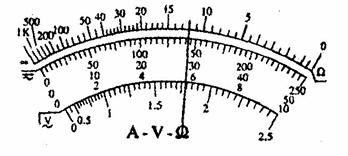

②读数为：
点评：需要注意的是，欧姆表每换一次档，就需要重新欧姆调零

本题难度：一般

2、计算题  某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：
A．待测电流表A1（量程0.6A）              B．电压表V1（量程3V，内阻约2kΩ）
C．电压表V2（量程15V，内阻约10kΩ）       D．滑动变阻器R1（最大电阻10Ω）
E．定值电阻R2（阻值5Ω）                      F．电源E（电动势4V）
G．电键S及导线若干
（1）电压表应选用_____________；
（2）画出实验电路图；
（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：RA= ______________。

参考答案：（1）V1
（2）电路图如图所示。
（3）－R2

本题解析：本题利用电压表测电压，电流表测电流的功能，根据欧姆定律R=计算电流表的内阻。由于电源电动势为4V，在量程为15V的电压表中有的刻度没有利用，测量误差较大，因而不能选；量程为3V的电压表其量程虽然小于电源电动势，但可在电路中接入滑动变阻器进行保护，故选用电压表V1。由于电流表的内阻在0.1Ω～0.2Ω之间，量程为0.6A，电流表上允许通过的最大电压为0.12V，因而伏特表不能并联在电流表的两端，必须将一个阻值为5Ω的定值电阻R2与电流表串联再接到伏特表上，才满足要求。滑动变阻器在本实验中分压与限流的连接方式均符合要求，但考虑限流的连接方式节能些，因而滑动变阻器采用限流的连接方式。

本题难度：一般

3、简答题  某同学用伏安法测一个未知电阻的阻值，他先将电压表接在a点，读得两表示数分别为U1=3.0V，I1=3.0mA，然后将电压表改接在b点，读得两表示数分别为U2=2.9V，I2=4.0mA，如图所示，由此可知电压表应接到______点误差较小，测得Rx值应为______Ω．

参考答案：由题意可知，当电压表接b时，电压表示数是准确的，试触时电压表变化量为0.1V，故电压表的变化量为准确值的0.12.9=129；
而电压表接a时，电流表是准确的，而电流表变化为1mA；相对于准确值的变化量为：13； 即两种接法中电压表变化较小，故电流表的分压效果较小，故应接到a点采用电流表内接法误差较小；测得数据Rx=3.00.003=1kΩ；
故答案为：a，1k．

本题解析：

本题难度：一般

4、简答题  I．下列实验中，没有系统误差的是______
A．在探究a与M、F之间关系的实验中，用沙和沙桶的重力大小代替绳子的拉力
B．在测定金属丝的电阻率实验中电流表外接法测量金属丝的电阻
C．在探究小车速度随时间变化规律的实验中用逐差法测量小车运动的加速度
D．在验证机械能守恒实验中，重锤减少的重力势能等于重锤增加的动能
II．在探究“牛顿第二定律”时，某小组设计双车位移比较法来探究加速度与力的关系．实验装置如图所示，将两个带滑轮的长木板并排固定放置，选取两辆完全相同的小车A和B，两小车后的刹车线穿过尾端固定板，由安装在后面的刹车系统同时进行控制（未画出刹车系统）．通过改变砝码盘中的砝码来改变拉力大小．
（1）在实验中怎样得到两车加速度的比例关系？
（2）为了使绳子的拉力成为小车受到的合外力，在实验中必须做的操作是：______

III．现要测量某一待测电阻Rx的阻值，给定的器材有：
A．待测电阻Rx；阻值约为200Ω
B．电源E；电动势约为3.0V，内阻可忽略不计
C．电流表A1；量程为0～10mA，内电阻r1=20Ω
D．电流表A2：量程为0～20mA，内电阻约为8Ω
E．定值电阻R0：阻值R0=80Ω
F．单刀单掷开关S，导线若干．
（1）为了尽量准确测量电阻Rx值，请在方框内设计实验电路原理图．
（2）根据实验数据，得出测量Rx的表达式并说明各符号的含义：Rx______．

参考答案：Ⅰ．A、在探究a与M、F之间关系的实验中，用沙和沙桶的重力大小代替绳子的拉力，
绳子对小车的拉力小于沙和沙桶的重力，存在误差，这是系统误差，A不符合题意；
B、在测定金属丝的电阻率实验中电流表外接法测量金属丝的电阻，由于电压表的分流作用，电流的测量值大于真实值，实验存在误差，这是系统误差，B不符合题意，
C、在探究小车速度随时间变化规律的实验中用逐差法测量小车运动的加速度，
实验误差是由于测量位移而引起的，是偶然误差，C不符合题意；
D、在验证机械能守恒实验中，重锤减少的重力势能等于重锤增加的动能，
由于存在阻力，重锤减少的重力势能大于重锤增加的动能，
误差是由实验设计引起的系统误差，D不符合题意；故C正确．
Ⅱ．（1）小车由静止释放，做初速度为零的匀加速运动，由位于公式可知，
小车的位移x=12at2；两小车同时释放、同时停止运动，它们的运动时间t相等，
则两小车的位移之比xAxB=12aAt212aBt2=aAaB，由此可知，小车的加速度之比等于小车的位移之比，
实验中可以测出小车在相等时间内的位移，则小车的加速度之比等于位移之比．
（2）为了使绳子的拉力成为小车受到的合外力，实验时应：①平衡摩擦力，
②调节滑轮的高度使牵引小车的绳子与木板平面平行．
Ⅲ．（1）由所给的实验器材可知，只有两个电压表，没有电压表，
可以把定值电阻与待测电阻并联，用量程大的电流表测测它们的并联电流，
量程小的电流表测通过定值电阻的电流，由欧姆定律求出并联电压，
由并联电路特点求出通过待测电阻的电流，然后由欧姆定律求出待测电阻阻值，
为了减小实验误差，实验时应进行多次测量求平均值，滑动变阻器采用分压接法，
实验电路图如图所示．
（2）闭合开关，移动滑片，测出电流表A1的示数是I1，电流表A2的示数是来源:91考试网 91eXAm.orgI2，
电流表A1与定值电阻R0串联，测定值电阻电流，待测电阻电压UX=U0+UA1=I1R0+I1r1，
电流表A2测两电阻的并联电流，通过待测电阻的电流IX=I2-I1，
待测电阻阻值RX=UXIX=RX=I1(R0+r1)I2-I1．
故答案为：Ⅰ、C；Ⅱ、（1）测出小车在相等时间内的位移，则小车的加速度之比等于位移之比；
（2）①平衡摩擦力，②调节滑轮的高度使牵引小车的绳子与木板平面平行．
Ⅲ、（1）电路图如图所示；（2）I1(R0+r1)I2-I1．

本题解析：

本题难度：一般

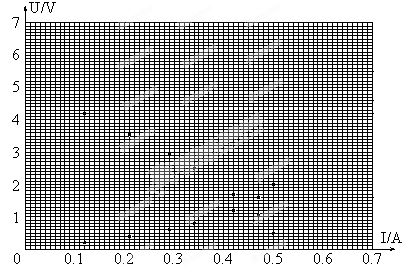

5、实验题  电学黑箱内有一不明电学元器件H，把它和滑动变阻器R、电流表A、电源等组成一个电路，用两只电压表同时测量H和R两端的电压。改变R的阻值，得到多组U--I数据。但由于记录数据马虎，表格中的两组电压表读数，哪一组对应的是V的读数没有确定。已知电压表和电流表都可以认为是理想电表。

参考答案：（1）这个串联电路中，逻辑应是这样的：变阻器的阻值变小时，电流变大，根据表格中的数据，U2对应的电阻阻值是变小的，U1是为H对应的电压

（2）C；（3）5.0；5.0；（4）0.174

本题解析：
试题分析: 变阻器的阻值变小时，电流变大，根据表格中的数据，U2对应的电阻阻值是变小的，U1是为H对应的电压
（2）根据电学元件H的U-I图象和欧姆定律得电流增大，电阻增大，所以黑箱H中的电学元件最有可能是小灯炮，

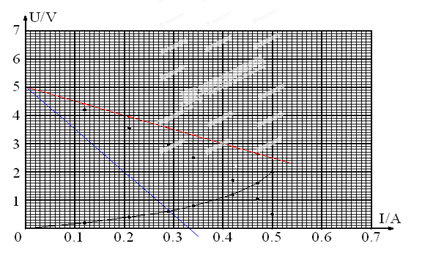

（3）作出电源U-I图象，当电流为零时，U1=0，U2=5.0V，则电动势E=U1+U2=5.0V．
当电流I=0.50A时，U1=2V，U2=0.5V，则内阻r=5.0Ω
（2）滑动变阻器R的阻值恰好为10Ω，由表可知：此时电流约为0.29A，电压约为0.6V，此时黑箱内的H消耗的电功率为0.174W（也可以用图象来做）。

本题难度：一般
