1、实验题 下图为“研究电磁感应现象”的实验装置,部分导线已连接。.
(1)将图中所缺的导线补接完整.
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后.将原线圈迅速插入副线圈时,灵敏电流计指针将向__________偏.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,灵敏电流计指针将向__________偏.
2、实验题 多用电表是实验室和生产实际中常用的仪器。如图是一个多用电表的简化内部电路图,其中测电流和测电压时各有两个量程,还有两个档位用来测电阻。电流的量程分别是2.5mA和10mA,电压表的量程分别是10V和50V。
在进行电阻测量时,应将S拨到?或?位置,在进行选用量程是2.5mA电流表测量时,应将S拨到?位置,在进行选用量程是50V电流表测量时,应将S拨到
?位置。
3、实验题 某同学为了较精确地测量某一节干电池的电动势和内阻,实验室准备了下列器材:
A.待测干电池E(电动势约为1.5 V,内阻约为1 Ω)
B.电流表G(满偏电流3.0 mA,内阻为100 Ω)
C.电流表A(量程0~0.6 A,内阻约为1 Ω)
D.滑动变阻器R1(0~10 Ω,额定电流为2 A)
E.滑动变阻器R2(0~1 kΩ,额定电流为1 A)
F.定值电阻R0(阻值为900 Ω)
G.开关一个,导线若干
①为了能比较准确地进行测量,同时还要考虑操作的方便,实验中滑动变阻器应选________.
②根据题意在图中画出该实验所需要的电路图并标所选器材的代码.
③根据电路图,将实物图连接起来,组成完整的电路.
④如图所示,是某同学根据正确的实验得到的数 据作出的图线,其中,纵坐标I1为电流表G的示数,横坐标I2为电流表A的示数,由图可知,被测干电池的电动势为______ V,内电阻为________ Ω(结果都保留两位有效数字)
4、实验题 用伏安法测定一个待测电阻Rx的阻值(阻值约为200Ω),实验室提供如下器材:
电池组E:电动势3V,内阻不计
电流表A1:量程0 ~ 15mA,内阻约为100Ω
电流表A2:量程0 ~ 300μA,内阻为1000Ω
滑动变阻器R1:阻值范围0 ~ 20Ω,额定电流2A
电阻箱R2,阻值范围0 ~ 9999Ω,额定电流1A
电键S、导线若干
要求实验中尽可能准确地测量Rx的阻值,请回答下面问题:
①为了测量待测电阻两端的电压,可以将电流表__________(填写器材代号)与电阻箱串联,并将电阻箱阻值调到__________Ω,这样可以改装成一个量程为3.0V的电压表。
②在方框中画完整测量Rx阻值的电路图,并在图中标明器材代号。
③调节滑动变阻器R1,两表的示数如图所示,可读出电流表A1的示数是________mA,电流表A2的示数是________μA,测得待测电阻Rx的阻值是________。本次测量存在一定的系统误差,考虑这个原因测量值比较真实值________(选填“偏大”或“偏小”)。
5、实验题 (12分)在测量电源的电动势E以及内阻r (电动势约2V,内阻约0.5Ω实验中,给出如下器材:量程为1V的电压表,量程为0.5A的电流表(内阻较小),定值电阻Ro = 1.6Ω,滑动变阻器R,开关S,导线若干。

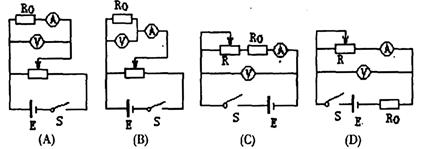

(1)四位同学设计了如下四个电路,实验电路应选为(? )。
(2)?实验时当电流表的示数为I1时,电压表示数为U1;当电流表的示数为I2时,?
电压表示数为U2,则可求出电动势E的字母表达式为___? _,内电阻r
的字母表达式为?。
(3)根据测量实验记录数据画出了电压表示数U随电流I的变化关系U—I图象,
如图所示,由此可知电源电动势E=?、内阻为r=?。
