1、计算题 (8分)在如图所示的匀强电场中,沿电场线方向有A、B两点,A、B两点间的距离x="0.10" m。一个电荷量C的点电荷所受电场力的大小N。?求:
(1)电场强度E的大小;
(2)将该点电荷从A点移至B点的过程中,电场力所做的功W。
?

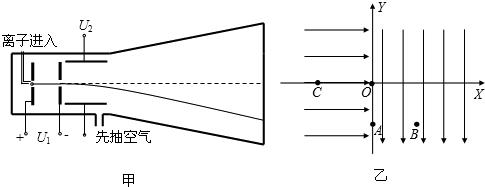

2、计算题 (10分)如图所示,甲图是用来使带正电的离子加速和偏转的装置.乙图为该装置中加速与偏转电场的等效模拟.以y轴为界,左侧为沿x轴正向的匀强电场,场强为E;右侧为沿y轴负方向的匀强电场。已知OA⊥AB,OA=AB,且OB间的电势差为U0。若在x轴的C点无初速地释放一个电荷量为q、质量为m的正离子(不计重力),结果正离子刚好通过B点.求:
(1)CO间的距离d;
(2)粒子通过B点的速度大小.
3、选择题 匀强电场方向水平向右,带电小球由图示位置从静止开始释放。已知小球所受电场力大小等于重力大小,不考虑空气阻力,则(?)
A.开始一段时间内小球可能做变速圆周运动
B.开始一段时间内小球可能做变速直线运动
C.整个运动过程中小球电势能与机械能之和一定不变
D.小球运动至左侧时最高点一定低于释放位置
4、简答题 如图所示,有一初速可忽略的电子经电压U1加速后,进入两块水平放置、间距为d的、电压的U2的平行金属板间.若电子从板正中央水平射入,且恰好能从板的右端射出.设电子电量为e,求:
?
小题1:电子穿出电场时的动能;
小题2:金属板的长度.
5、选择题 如右图所示,一个重力不计的带电粒子,从粒子源飘入(初速度很小,可忽略不计)电压为U1的加速电场,经加速后从小孔S沿平行金属板A、B的中心线射入,A、B板长为L,相距为d,电压为U2。则带电粒子能从A、B板间飞出,应该满足的条件是(? )
A.?B.??C.?D.?
