参考答案：AC

本题解析：当滑动变阻器的滑片P向上滑动时，接入电路的电阻增大，与R2并联的电阻增大，外电路总电阻R总增大，总电流I减小，路端电压U=E-Ir增大，电压表读数增大；并联部分的电阻增大，分担的电压增大，U2增大，流过R2的电流I2增大，电流表的读数IA=I-I2，则减小．故选：AC．
考点：动态电路分析.

本题难度：一般

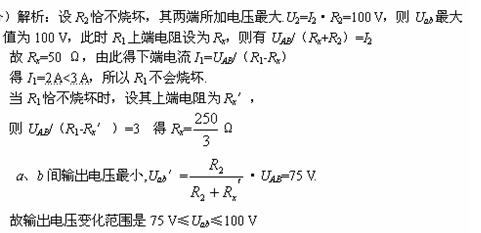

2、计算题  如图所示，输入电压UAB="200" V，变阻器R1标有“150 Ω? 3 A”，负载电阻R2标有“50 Ω? 2 A”，求输出电压UAB的变化范围.

参考答案：

本题解析：

本题难度：一般

3、选择题  在图中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．则下列判断正确的是
A．电源的电动势为3 V，内阻为0.5 Ω
B．电阻R的阻值为1 Ω
C．电源的输出功率为2 W
D．电源的效率为50%

参考答案：AB

本题解析：由直线Ⅰ知，纵截距表示电动势，为3V，斜率表示内阻，为0.5Ω，A对。由直线Ⅱ，斜率表示电阻，电阻R的阻值为1 Ω，B对。两直线交点表示工作状态，电源的输出功率，C错。电源的效率,D错。

本题难度：简单

4、选择题  有一不动的矩形线圈abcd，处于范围足够大的可转动的匀强磁场中．如图所示，该匀强磁场是由一对磁极N、S产生，磁极以OO’为轴匀速转动．在t=0时刻，磁场的方向与线圈平行，磁极N离开纸面向外转动．规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是（　　）

A．

B．

C．

D．

参考答案：由题意可知，线圈相对于磁场绕转轴向里转动，根据楞次定律可知，感应电流的方向为a→b→c→d→a，与规定的方向相同；同时此位置线圈切割磁感线速度最大，所以产生感应电流最大，因此只有C正确，ABD均错误；
故选：C

本题解析：

本题难度：简单

5、选择题  在如右图所示的静电实验中，已知电容器的电容C1＝C2＝C，电源的电动势为E，内阻为r，电压表的内阻为10kΩ，当电路达到稳定状态后，则(　　)

A．电压表和静电计上的电势差相等，都是E/2
B．电压表上电势差比静电计上的电势差大
C．静电计上电势差为E
D．电压表上电势差为零

参考答案：CD

本题解析：本题考查电压表和静电计的工作原理回路为断路，稳定后电流强度为零，故电压表示数为零，CD正确，静电计上电势差不为零为E，其它选项错误．
点评：静电计是检测电压变化的仪器，与其并联的电压越大，张角越大，而电压表是通过灵敏电流表改装而来的，电压表的指针是灵敏电流表的指针，当有电流流过灵敏电流表时电压表才有示数，理解电压表的设计原理是解决本题的关键

本题难度：一般
