1、选择题  如图所示的电路中，当滑动变阻器的滑动头向上移动时，下列结论正确的是（?）

A．电压表的示数增大，电流表的示数减小．
B．电压表和电流表的示数都增大．
C．电压表的示数减小，电流表的示数增大．
D．电压表和电流表的示数都减小．

参考答案：A

本题解析：当滑动变阻器的滑动头向上移动时，变阻器接入电路的电阻增大，外电路总电阻R增大，由闭合电路欧姆定律得知：干路电流I减小，路端电压U=E-Ir增大，即电压表的示数增大．电路中并联部分的电压U并=E-I（r+R1）增大，电阻R2的电流增大，电流表的示数IA=I-I2，减小．
故选A

本题难度：简单

2、简答题  如图所示为检测某传感器的电路图．传感器上标有“3V、0.9W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10Ω、1A”的字样，电流表的量程为0.6A，电压表的量程为3V．
（1）根据传感器上的标注，计算该传感器的电阻和额定电流．
（2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？
（3）根据技术资料可知，如果传感器的电阻变化超过1Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间（该电源电压小于上述所求电压的最大值），闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压．检测记录如下；

参考答案：（1）传感器的电阻为：R传=U传2P传=320.9=10Ω?
I传=P传U传=0.93=0.3A?
（2）要求电路各部分安全，则要求电路的最大电流：I=I传=0.3A，
此时电源电压最大值：Um=U传+U0，
U传为传感器的额定电压，U0为R0调至最大值R0m=10Ω时，R0两端的电压，即，U0=I传R0m=0.3A×10Ω=3V，
电源电压最大值：Um=U传+U0=3V+3V=6V；
（3）设实际检测时，加在a、b间的电压为U，传感器的实际电阻为R"传．
根据第一次实验记录数据有：U=I1R"传+U1=0.16A×R"传+1.49V①
根据第二次实验记录数据有：U=I2R"传+U2=0.22A×R"传+0.91V②
由①、②两式解得：
R传′=9.67Ω，U=3?V?
传感器的电阻变化为△R=R传一R传′=l0Ω一9.67Ω＜0.5Ω
∴此传感器仍可使用．?
答：（1）该传感器的电阻和额定电流各是10Ω，0.3A；
（2）在a、b之间所加的电源电压最大值6V；
（3）传感器仍可使用，电压为3V．

本题解析：

本题难度：一般

3、简答题  一个标有“6V、3W”的灯泡，不考虑其电阻随温度的变化．求：
（1）正常工作时电流多大？
（2）它的电阻为多大？
（3）现给定一电动势为9V，内阻为0.4Ω的电源与灯泡相连，要想使灯泡正常发光，应在电路中串联一多大阻值的电阻？

参考答案：
（1）由P=UI得?I=PU=0.5A
（2）灯泡的电阻R=UI=12Ω
（3）由闭合电路欧姆定律得
? E=I（r+R+Rx）
解得Rx=EI-R-r=5.6Ω
答：
（1）正常工作时电流为0.5A；
（2）它的电阻为12Ω；
（3）串联的电阻阻值为5.6Ω．

本题解析：

本题难度：一般

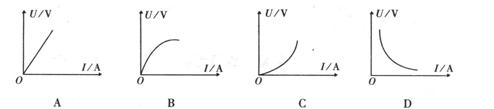

4、选择题  金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U－I图线的是（?）

参考答案：C

本题解析：略

本题难度：简单

5、选择题  如图为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为0.05，电流表内阻不计，只接通S1时，电流表示数为10A，电压表示数为12V，再接通S?2，启动电动机工作时，电流表示数变为8A。则此时通过启动电动机的电流是(? )

A．2A? B．50A? C．8A? D．58A

参考答案：B

本题解析：只接通S1时，由闭合电路欧姆定律得：，
,
再接通S2后，流过电动机的电流为：
?
B正确，
点评：本题应注意电动机工作时的电路是非纯电阻电路，不可以用欧姆定律求电流．

本题难度：简单
