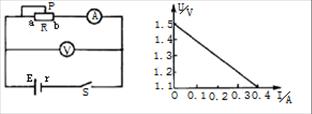

1、实验题  测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：

（1）现备有以下器材：
A．干电池1个?
B．滑动变阻器（0～50Ω）
C．电压表（0～3V）
D．电压表（0～15V）
E．电流表（0～0.6A）?
F．电流表（0～3A）?
其中电压表应选?，电流表应选?。(填字母代号)
（2）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势
E=?V，内电阻r = ?Ω。

2、填空题  有一待测电阻Rx，无法估计其粗略值，某同学按图所示电路进行测量。当开关S接到a时，测得的数据是2.9 V、4.0 mA；当开关S接到b时，测得的数据是3.0 V、3.0 mA。由此可知，开关S接到_________时测量的电阻值误差较小，测量值Rx=____________。

3、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡标有“6 V　3 W”，其他可供选择的器材有：
A．电压表V1(量程6 V，内阻20 kΩ)
B．电压表V2(量程20 V，内阻60 kΩ)
C．电流表A1(量程3 A，内阻0.2 Ω)
D．电流表A2(量程0.6 A，内阻1 Ω)
E．滑动变阻器R1(0～1000 Ω，0.5 A)
F．滑动变阻器R2(0～20 Ω，2 A)
G．学生电源E(6 V～8 V)
H．开关S及导线若干

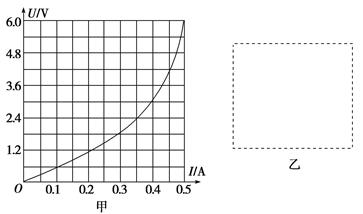

某同学通过实验测得小灯泡两端的电压U和通过它的电流I，绘成U－I关系曲线如图甲所示．

(1)实验中电压表应选用____，电流表应选用_____，滑动变阻器应选用________；
(2)在虚线框乙中画出实验所用的电路图；
(3)若将该小灯泡接在电动势为6 V，内阻为4 Ω的电源两端，则灯泡实际消耗的功率为________W.

4、实验题  在伏安法测电阻的实验中，备用器材有电压表（内阻约为20kΩ）、电流表（内阻约为10Ω）、电池、滑动变阻器（最大值20Ω）、电键、导线。要求选择能够尽量减小误差的电路图进行实验，将得到的被测电阻的电压、电流数据用实心圆点标于坐标图上（如图所示）。
（1）请根据各点表示的数据描出被测电阻的I-U图线；
（2）由图线求得该电阻的阻值______________Ω；（保留两位有效数字）
（3）将实验所使用的电路图画在下边的方框中。
?

5、实验题  用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:
A．电压表V:0—3—15V；
B．电流表A:0—0.6—3A；
C．变阻器R1(总电阻20Ω)；
D．变阻器R2(总电阻100Ω)；以及电键S和导线若干.
