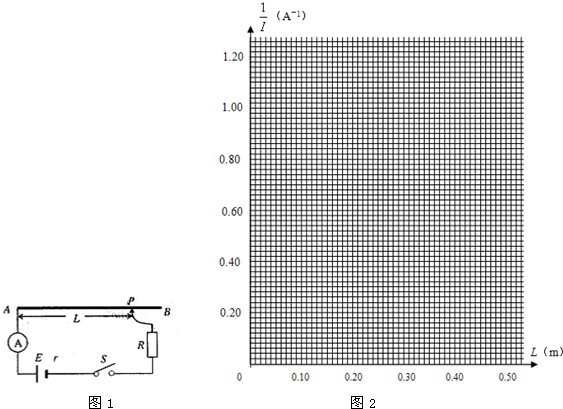

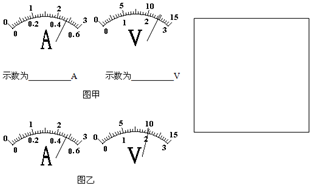

2、填空题  用伏安法测未知电阻Rx的实验中，分别采用电流表内接和外接两种方式进行测量，各得到一组

表和

表的示数如图甲和图乙所示．已知

表所接量程为0～0.6A，

表所接量程为0～3V．
（1）在图甲中读出

和

表的示数．
（2）图甲和图乙所示的两组电表示数中，只有一组可用来计算未知电阻Rx的值，才能有较准确的测量结果．利用这一组示数，计算出未知电阻Rx=______Ω．
（3）若实验时所用电源的电压约为3V，滑动变阻器的最大阻值为10Ω，为了实验更简便、实验结果更准确，请结合图甲和图乙电表的示数判断该实验最后应采用什么样的电路，在下面的方框内把该实验电路图画出来．

3、实验题  为确定某电子元件的电气特性，做如下测量。
(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择＿＿＿＿倍率的电阻档(填：“×10”或“×1k”)，并＿＿＿＿再进行测量，多用表的示数如图(a)所示，测量结果为＿＿＿＿Ω。

(2)将待测元件(额定电压9V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图(b)所示。添加连线，使电路能测量该元件完整的伏安特性。

本实验中使用多用表测电压，多用表的选择开关应调到＿＿＿＿档(填：“直流电压10V”或“直流电压50V”)。

4、实验题  在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：
A．干电池一节
B．电流表（量程0.6A）
C．电压表（量程3V）
D．开关S和若干导线
E．滑动变阻器R1（最大阻值10，允许最大电流2A）
F．滑动变阻器R2（最大阻值50，允许最大电流1.5A）
G．滑动变阻器R3（最大阻值1000，允许最大电流0.1A）
（1）实验中，滑动变阻器应选?（填写代号）。
（2）图甲已画出待测电源、开关等部分电路，请你把该实验电路原理图补充完整。

（3）某同学利用实验测得的数据，作出了U-I图象（如图乙所示），根据图象可求得待测电池的电动势为E=________V，内电阻为r=________.（结果保留二位有效数字）

5、实验题  已知一个标有“2.4 V，0.06 A”电学元件的R-U特性曲线如图所示。某同学想利用下列可供选择的实验器材，设计一个电路验证该元件的电阻R随电压U变化的图像。可供选择的器材有：
电流表A1（量程100 mA，内阻约2?Ω）
电流表A2（量程0.3 A，内阻约0.3?Ω）
电压表V1（量程1V，内阻500?Ω）
电压表V2（量程15 V，内阻1 kΩ）
定值电阻R1（电阻为1 kΩ）
定值电阻R2（电阻为10 kΩ）
滑动变阻器R0（0～10 Ω，2 A)
电池E（电动势为3V，内阻很小）
导线若干和开关S一个

(1)利用实验电路测量时，该同学为了提高准确度，测量了多组数据。他在实验中应选用电流表___________，电压表___________，定值电阻___________（填所选器材的符号）。
(2)在方框内画出该同学的实验电路图。
(3)在实验过程中，元件正常工作时电压表的示数应为___________V。
