1、简答题  为了描绘一个“12V、5W”的小灯泡的伏安特性曲线，给定了以下器材：
电源：12V，内阻不计；电流表：0～0.6A，0～3A，内阻1Ω电压表：0～3V，0～15V，内阻3kΩ；滑动变阻器；阻值范围0～20Ω，允许最大电流1A、开关一个，导线若干．实验时要求加在灯泡两端的电压可从0V调到12V．
①请根据要求在方框中画出实验电路图

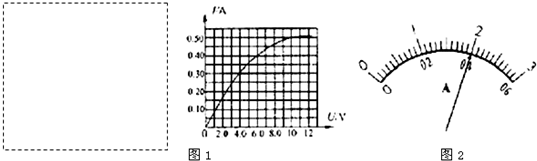

②某位同学测得小灯泡的伏安特性曲线如图1所示．某次测量时，电流表指针位置如图2所示，电流表读数为______A，此时小灯泡的实际功率为______W．

参考答案：①由于电压从零开始测起，所以滑动变阻器采用分压式接法，
灯泡正常发光时的电阻约为R=U2P=1225=28.8Ω，

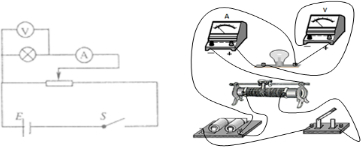

灯泡电阻远小于电压表内阻3kΩ，则电流表采用外接法，电路图如图所示．
②灯泡正常发光时的电流约为：I=PU=512≈0.42A，所以安培表量程选用0.6A量程的．由图示电流表可知，电流表的读数为I=0.40A，根据I-U图线，可知此时的电压为U=6.0V，则此时小灯泡的实际功率为：P=UI=6.0×0.4W=2.4W．
故答案为：①电路图如图所示；②0.4；2.4．

本题解析：

本题难度：一般

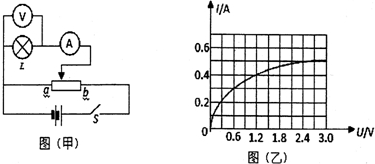

2、简答题  用如图（甲）所示的电路图研究额定电压为2.4V的灯泡L的伏安特性，并测出该灯泡在额定电压下工作时的电阻值．

（1）在闭合开关S前，滑动变阻器触头应该放在______端．（选填“a”或“b”）
（2）按电路图（甲）测出的灯泡电阻值比真实值______（选填“偏大”或“偏小”）．根据所得到的图象如图乙所示，它在额定电压下实际功率P=______W，I-U图象是一条曲线而不是直线的原因是______．

参考答案：（1）：闭合开关前，应将滑动触头置于输出电压最小的a端，以保护电流表；
（2）：根据欧姆定律，电阻测量值为R测=UI，
若考虑电压表内阻影响，待测电阻的真实值为R真=UU-IV，
比较可知R测＜R真，所以测出的灯泡电阻值比真实值偏小；
根据I-U图象读出U=2.4V时对应的电流I=0.5A，
所以小灯泡的实际功率为P实=1.2W；
根据欧姆定律应有：I=UR=1RU，可见I-U图象上的点与原点连线斜率的倒数等于灯泡的电阻，由于连线的斜率逐渐减小，所以小灯泡的电阻随温度的升高而增大，
即I-U图象是一条曲线而不是直线的原因是小灯泡的电阻随温度的升高而增大．
故答案为：（1）a
（2）偏小，1.2，小灯泡的电阻随温度的升高而增大

本题解析：

本题难度：一般

3、填空题  描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯炮电压能从零开始变化．所给器材如下：
A．电流表（0～200mA，内阻0.1Ω）
B．电流表（0～0.6A，内阻0.01Ω）
C．电压表（0～3V，内阻5kΩ）
D．电压表（0～15V，内阻50kΩ）
E．滑动变阻器（0～10Ω，0.5A）
F．滑动变阻器（0～1kΩ，0.1A）
G．电源（3V）
H．电键一个，导线若干．

（1）为了完成上述实验，实验中应选择的仪器是______．

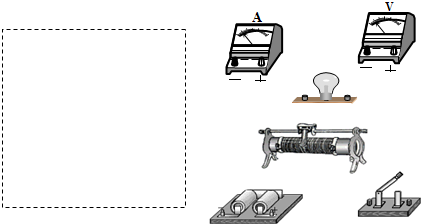

（2）在如图的虚线框中画出完成此实验的原理图，并将实物按电路图用导线连好．
（3）此实线描绘出的I-U图线是______（填“曲线”、“直线”），其原因是______．

参考答案：（1）灯泡的额定电压为3V，所以电压表的量程选择3V的C误差较小；额定电流I=PU=0.43≈0.13A=130mA，所以电流表的量程选择200mA的A，灯泡电压能从零开始变化，滑动变阻器 91Exam.org采用分压式接法，使用选择电阻值比较小的滑动变阻器E，另外，还需要电源、电建和导线．故实验中应选择的仪器是A、C、E、G、H．
（2）灯泡电压能从零开始变化，滑动变阻器采用分压式接法，灯泡正常工作时的电阻R=U2P=90.4Ω=22.5Ω，远小于电压表的内阻，属于小电阻，电流表采用外接法．电路图和实物连线图如图所示．
（3）由于温度升高，电阻变化，所以描绘出的I-U图线是曲线．
故答案为：（1）A、C、E、G、H．
（2）如右图．
（3）曲线，随着温度的升高，电阻变化．

本题解析：

本题难度：简单

4、实验题  用如图所示的电路图研究小灯泡L（2.4V，1.0W）的伏安特性曲线，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标称的准确性。

（1）在闭合开关S前，滑动变阻器触头应放在?端。（选填“a”或“b”）
（2）根据电路图可看出，此实验采用的是电流表??（选填“内接法”或“外接法”）

参考答案：a，外接法

本题解析： 本实验中所测电压电流应从需及0附近很小的值开始，所以滑动变阻器触头应放在a端；
根据电路图可看出，此实验采用的是电流表“外接法”。

本题难度：一般

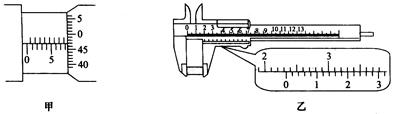

5、实验题  ）I．(1)用螺旋测微器测小球直径时，示数如图甲所示，这时读出的数值是　?mm。
（2）用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图乙所示，此工件的宽度为　　　cm。

II．某实验小组要描绘一只规格为“2.5V? 0．5A”小电珠的伏安特性曲线，除了提供导线和开关外，还有以下一些器材：
A．电源E(电动势为3.0V。内阻不计)
B．电压表V(量程为0～3.0V，内阻约为2k)
C．电流表A(量程为O～0.6A，内阻约为l)
D．滑动变阻器R(最大阻值l0，额定电流1A)

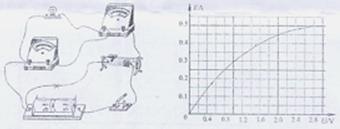

（1）为完成本实验，请用笔画线当导线，将下列实物图连成完整的电路，要求实验误差尽可能的小．(图中有几根导线已经接好)

如果电路中的所有仪器都完好，闭合开关后无论如何调节滑动变阻器，发现小灯泡
亮度发生变化．但电压表、电流表的示数均不能为零．试判断可能是哪根导线发生了断
路?请用“×”在相应的导线上标出．

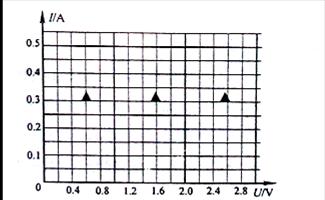

（2）下表中的数据是该小组在实验中测得的，请根据表格中的数据在方格纸上作出电珠的伏安特性曲线

U/V	0.00	0.50	1.00	1.50	2.00	2.50
I/A	0.00	0.17	0.30	0.39	0.45	0.49

参考答案：I．（1）8.467~8.470?（2）2.320或2.324
II．（1）正确连线如图（3分）　　标出发生断路导线如图（2分）
　（2）画出特性曲线如图（2分）

（3）0.18W~0.20W（保留两位有效数字）（3分）

本题解析：略

本题难度：一般
