1、选择题 如图所示,沿水平方向放置的平行金属板a和b,分别与电源的正、负极相连,两板的中央沿竖直方向各有一个小孔,今有一个带正电的液滴,自小孔的正上方的P点由静止自由落下,先后穿过两个小孔后的速度为v1。若使a板不动,若保持电键K断开或闭合,b板向上或向下平移一小段距离,相同的液滴仍然从P点由静止自由落下,先后穿过两个小孔后的速度为v2,在不计空气阻力的情况下,下列说法正确的是
[? ]
A.若电键K保持闭合,向下移动b板,则v2>v1
B.若电键K闭合一段时间后再断开,向下移动b板,则v2>v1
C.若电键K保持闭合,无论向上或向下移动b板,则v2=v1
D.若电键K闭合一段时间后再断开,无论向上或向下移动b板,则v2<v1
2、填空题 如图1所示为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20-30Ω的定值电阻,测量的某些操作步骤如下:
(1)调节可调______部件,使电表指针停在______位置.
(2)调节可调部件K,使它的尖端指向______位置.
(3)将红、黑表笔分别插入“+”“-”插孔,笔尖相互接触,调节可调部件______,使电表指针指向______位置.
(4)在用多用电表测量另一电阻的阻值时,电表的读数如图2所示,该电阻的阻值为______Ω.

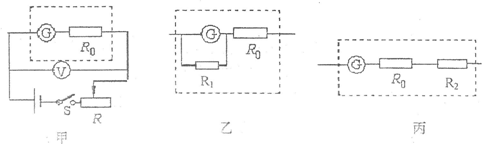

3、简答题 李卫和张明一起做改装电压表的实验,他们要将一内阻Rg=100Ω、满偏电流Ig=1mA的电流表G改装成一个量程为0~3V的电压表V′,他们在电流表上串联一个定值电阻R0后按图甲所示和一标准电压表V并联进行校准,当标准电压表V的读数为1.4V时,V′的读数为1.5V
(1)所串联的电阻R0的阻值为多大?
(2)为了达到校准电压表的目的,李卫按照图乙并联一个电阻R1,请算出所接电阻R1的阻值.
(3)张明按照图丙串联一个电阻R2,也能校准电压表,你认为张明和李卫所采用的方法哪?种较好,为什么?

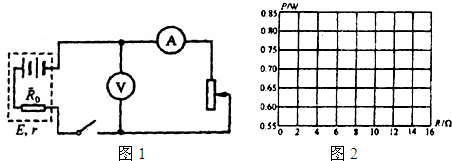

4、简答题 电源的输出功率P跟外电路的电阻R有关.如图1所示是研究它们关系的实验电路.为了便于进行实验和保护蓄电地,给蓄电池串联了一个定值电阻R0,把它们一起看作电源(图中虚线框内部分).于是电源的内电阻就是蓄电池的内电阻和定值电阻R0之和,用r表示,电源的电动势用E表示.
①写出电源的输出功率P跟E、r、R的关系式______.(电流表与电压表都看作理想电表)
②下表中给出了6组实验数话,根据这些数据.在图2中的方格纸中画出P-R关系图线.根据图线可知,电源输出功率的最大值是______W,当时对应的外电阻是______Ω.
I(A) | 0.2 | 0.26 | 0.36 | 0.44 | 0.52 | 0.60 U(V) 3.00 2.60 2.20 1.80 1.40 1.00 U/I(Ω) ______ ______ ______ ______ ______ ______ UI(W) ______ ______ ______ ______ ______ ______
|
③由表中所给出的数据,若已知跟电源串联的定值电阻的阻值为R0=4.5Ω,还可以求得该电源的电动势E=______V,内电阻r0=______Ω.
5、实验题 某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材画出了如图所示的原理图。
A.电压表V(15V,10 kΩ)
B.电流表G(量程3.0 mA,内阻Rg=10 Ω)
C.电流表A(量程0.6 A,内阻约为0.5 Ω)
D.滑动变阻器R1(0~20 Ω,10 A)
E.滑动变阻器R2(0~100 Ω,1A)
F.定值电阻R3=990 Ω
G.开关S和导线若干
(1)为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是________(填写器材前的选项编号)。
(2)该同学利用上述实验原理图,根据所测数据绘出了如图所示的图线,根据图线可求出电源的电动势E=_______V(保留三位有效数字),电源的内阻r=___________Ω(保留两位有效数字)。
