1、实验题  某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供了下列器材：
待测电压表Ｖ(量程为3 V)、?
电流表Ａ1(量程为200 μA)、?
电流表Ａ2(量程为5 mA)、
电流表Ａ3(量程为0.6 A)、
滑动变阻器R(最大值为1 kΩ)、
电源E(电动势为4 V)、
开关S.
(1)所提供的电流表中，应选用　　　　　?　. （2分）
(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图（4分）.

2、实验题  为了确定一卷金属漆包线的长度，可通过测定其电阻值和去掉漆层后金属导线的直径来实现。现仅有下列器材：
①待测漆包线：电阻值RL在40~50 Ω之间，其材料的电阻率
②毫安表：量程1 mA，内阻RA=50 Ω
③电压表：量程6 V，内阻RV=4 kΩ
④电源E：电动势约9 V，内阻不计
⑤滑动变阻器R：阻值范围0~10Ω
⑥螺旋测微器，开关S，导线若干
（1）若这卷漆包线的电阻值为RL，金属导线的直径为d，金属电阻率为ρ，则这卷漆包线的长度L=______________（用RL、d、ρ表示）；

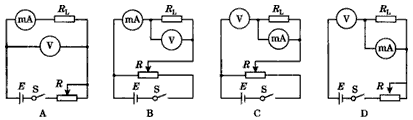

（2）为了尽可能准确地测定RL，要求两电表指针偏转至少达到满刻度的一半。同学们设计了以下四种不同的电路，其中合理的是______________；

（3）实验中测得d=0.200 mm，按合理的电路测量时，毫安表和电压表的示数如图所示，则毫安表的读数为_____________mA，电压表的读数_____________V，可求得该卷漆包线的长度L=_____________m。

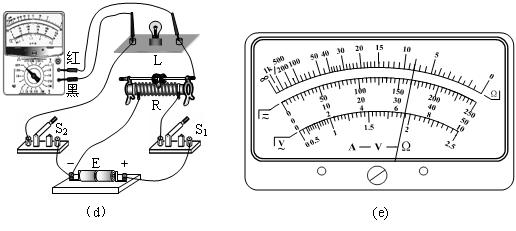

3、实验题  如图(d)所示的实验电路。

①为了粗测“2.5V? 0.6W”小电珠的电阻，必须将开关?断开。把多用电表选择开关旋转到“×?Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图(e)所示，其读数为?。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是?两端电压。
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关?，断开开关?，然后将红、黑表笔分别接S2的左、右接线柱。

4、实验题  某同学进行测量电阻R的阻值的实验，他先用多用电表进行粗测，电表示数如图所示，然后用伏安法进行较精确的测量，现已选定滑动变阻器(阻值0～200 Ω)，开关一只，导线若干，另有如下备选器材：

A．电源(E＝16 V，r＝2 Ω)
B．电源(E＝3 V，r＝0.5 Ω)
C．电压表(量程0～15 V，内阻约50 kΩ)
D．电压表(量程0～3 V，内阻约10 kΩ)
