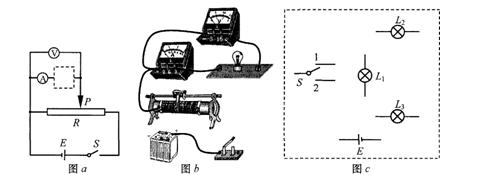

1、实验题 某同学利用图(a)所示的电路研究灯泡L1(6V,1.5W)、L2(6V,10W)的发光情况(假设灯泡电阻恒定),图(b)为实物图。
(1)他分别将L1、L2接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现灯泡均能正常发光。在图(b)中用笔线代替导线将电路连线补充完整。
(2)接着他将L1和L2串联后接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现其中一个灯泡亮而另一个灯泡不亮,出现这种现象的原因是_____________________________。
(3)现有如下器材:电源E(6V,内阻不计),灯泡L1(6V,1.5W)、L2(6V,10W),L3(6V,10W),单刀双掷开关S。在图(c)中设计一个机动车转向灯的控制电路:当单刀双掷开关S与1相接时,信号灯L1亮,右转向灯L2亮而左转向灯L3不亮;当单刀双掷开关S与2相接时,信号灯L1亮,左转向灯L3亮而右转向灯L2不亮。
2、填空题 有一待测的电阻器Rx,其阻值约在40~50Ω之间,实验室准备用伏安法测量该电阻的阻值,可用的实验器材有:
电压表V(量程0~10V,内电阻约20kΩ);
电流表A1,(量程0~500mA,内电阻约20Ω);
电流表A2,(量程0~300mA,内电阻约4Ω);
滑动变阻器R1(最大阻值为10Ω,额定电流为2A);
滑动变阻器R2(最大阻值为250Ω,额定电流为0.1A);
直流电源E(电动势为9V,内电阻约为0.5Ω);
开关及导线若干.
实验要求电表读数从零开始变化,并能多测出几组电流、电压值,以便画出I-U图线.
(1)电流表应选用______;(选填器材代号)
(2)滑动变阻器选用______;(选填器材代号)
(3)请在如图所示的方框内画出实验电路图;
(4)用本实验方法测出的电阻值比真实值偏______.(填“大”或“小”)
3、实验题 如图所示,是研究平行板电容器电容的实验装置,其中极板A接地,极板B与静电计相接,静电计外壳也接地。在实验中,若将A极板稍向左移动一些,增大电容器两极板间的距离,电容器所带的电量可视为不变,这时可观察到静电计金属箔张角会变大,这说明电容器的电容______;两极板间的距离增大后,两极板间的电场强度__________。(填“变大”、“变小”或“不变”)?
4、选择题 、将三个不同的电源的U-I图线画在同一坐标中,如图所示,其中1和2平行,它们的电动势分别为E1、E2、E3,则它们之间的关系是(?)
A.E1=E2>E3
B.E1>E2>E3
C.E1>E2=E3,
D.E1=E2<E3
5、实验题 在“用电流表和电压表测电池的电动势和内电阻”的实验中,提供的器材有:
A.干电池一节
B.电流表(量程0.6A)
C.电压表(量程3V)
D.开关S和若干导线
E.滑动变阻器R1(最大阻值10,允许最大电流2A)
F.滑动变阻器R2(最大阻值50,允许最大电流1.5A)
G.滑动变阻器R3(最大阻值1000,允许最大电流0.1A)
(1)实验中,滑动变阻器应选?(填写代号)。
(2)图甲已画出待测电源、开关等部分电路,请你把该实验电路原理图补充完整。
(3)某同学利用实验测得的数据,作出了U-I图象(如图乙所示),根据图象可求得待测电池的电动势为E=________V,内电阻为r=________.(结果保留二位有效数字)
