1、实验题  某实验小组采用如图所示的装置探究功与速度变化的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．打点计时器工作频率为50 Hz.

实验中木板略微倾斜，这样做（?）
A．是为了使释放小车后，小车能匀加速下滑
B．是为了增大小车下滑的加速度
C．可使得橡皮筋做的功等于合力对小车做的功
D．是为了使释放小车后，小车能匀减速下滑
本实验中，关于橡皮筋做的功，下列说法中正确的是（?）
A．橡皮筋做的功可以直接测量大小
B．通过增加橡皮筋的条数可以使橡皮筋对小车做的功成整数倍增加
C．橡皮筋在小车运动的全程中始终做功
D．把橡皮筋拉伸为原来的两倍，橡皮筋做功也增加为原来的两倍

实验中先后用同样的橡皮筋1条、2条、3条、4条……，挂在小车的前端进行多次实验，每次都要把小车拉到同一位置再释放小车．把第1次只挂1条橡皮筋时橡皮筋对小车做的功记为W1，第二次挂2条橡皮筋时橡皮筋对小车做的功为2W1，……；橡皮筋对小车做功后而使小车获得的速度可由打点计时器打出的纸带测出．根据第四次的纸带(如上图所示)求得小车弹开后获得的速度为_________m/s．（图中各点是相邻的计时点）
若W—v2图像应该是一条过原点的倾斜的直线，则说明_______________．

2、实验题  （9分）利用图中所示的装置可以研究自由落体运动。实验中调整好仪器，接通打点计时器的电源，松开纸带，使重物下落。打点计时器会在纸带上打出一系列的小点。

①为了测得重物下落的速度和加速度，还需要的实验器材有?。（填入正确选项前的字母）
A．天平? B．秒表? C．米尺? D．弹簧测力计
②打点计时器接在频率为50Hz的交流电源上，下图为实验中打出的一条纸带，从起始点O开始，将此后连续打出的7个点依次标为A、B、C、D……。打点计时器打F点时，重物下落的速度为?m/s，该重物下落的加速度为　　　　m/s2。（结果保留三位有效数字）

3、实验题  （6分）（2012年2月陕西师大附中第四次模拟）在“探究加速度与物体受力的关系”活动中，某小组设计了如图所示的实验。图中上下两层水平轨道表面光滑，两完全相同的小车前端系上细线，细线跨过滑轮并分别挂上装有不同质量砝码的盘，两小车尾部细线水平连到控制装置上，实验时通过控制细线使两小车同时开始运动，然后同时停止。实验中：

（1）应使砝码和盘的总质量远小于小车的质量，这时可认为小车受到的合力的大小等于?。
（2）若测得小车1、2的位移分别为x1和x2，则小车1、2的加速度之比?。
（3）要达到实验目的，还需测量的物理量是?。

4、填空题  在“探究小车速度随时间变化的规律”实验中，将下列步骤的代号按合理顺序填写在横线上?
A．拉住纸带,将小车移至靠近打点计时器处,先接通电源,后放开纸带
B．将打点计时器固定在长木板上,并接好电路。把一条细绳拴在小车上,细绳跨过定滑轮,下面挂上适当的钩码
C．断开电源,取下纸带。换上新的纸带,再重复做两次
D．将纸带固定在小车尾部,并穿过打点计时器的限位孔

5、实验题  （7分）（1）用螺旋测微器测一圆形工件的直径，情况如下图所示，读数为?mm。

（2）下图是某同学设计的探究橡皮筋的弹性势能Ep与伸长量d之间关系的实验装置。他进行了如下操作：将长木板放在桌面上调至水平，橡皮筋一端固定在墙上，另一端被小车拉长了d，小车由静止释放后带动穿过打点计时器的纸带沿长木板运动。共做了三次实验，各次小车由静止开始运动的位置不同（即橡皮筋的伸长量d不同），分别打出三条纸带。打点计时器电源的频率为50Hz。

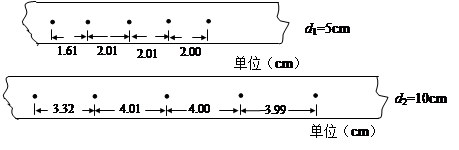

①该同学利用纸带已经算出了第3次实验小车的最大速度，请你根据第1次和第2 次实验得到的纸带对应的数据算出这两次实验小车的最大速度并填在表格对应的位置上。（下图为打点计时器连续打出的点的一部分）
