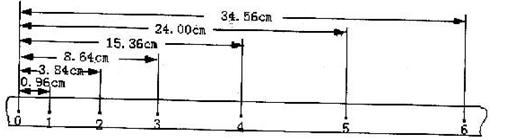

1、实验题 在做《研究匀变速直线运动》的实验中,打点计时器采用的是 (选“交流”或“直流”)电源;实验中得到一条纸带如图所示,0、1、2、3、4、5、6为实验中所取的计数点,两个计数点间有四个点未画出,那么计数点间的时间间隔为 s;根据纸带上所测得数据求出加速度a= m/s2,打印计数点4时纸带的瞬时速度大小V4= m/s。
2、填空题 图中螺旋测微器的读数为 mm,游标卡尺读数为 cm。
3、实验题 请回答:
(1)用游标为20分度的卡尺测量其长度如图,由图可知其长度为 mm;
(2)用螺旋测微器测量其直径如右上图,由图可知其直径为 mm;

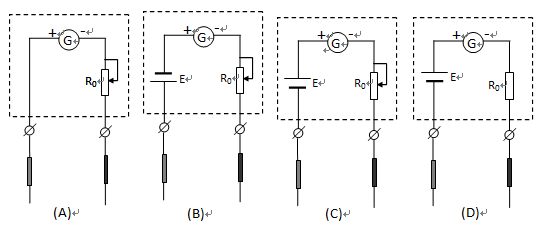

(3)多用表调到欧姆档时,其内部等效电路下列哪个是正确的是
4、实验题 为了探究弹簧弹力F和弹簧伸长量x的关系,某同学选了A、B两根规格不同的弹簧进行测试,根据测得的数据绘出如图所示的图像,从图像上看,该同学没能完全按实验要求做,使图像上端成为曲线,图像上端成为曲线的原因是 ,弹簧B的劲度系数为 .若要制作一个精确度较高的弹簧测力计,应选弹簧 (选填“A”或“B”) .
5、实验题 在“探究小车速度随时间变化的规律”的实验中,打点计时器使用的交流电的频率为50Hz,记录小车运动的纸带如图所示,在纸带上选择0、1、2、3、4、5的6个计数点,相邻两计数点之间还有四个点未画出,它们每相邻两个计数点之间的时间记为Δt。纸带旁并排放着带有最小分度为毫米的刻度尺,零点跟“0”计数点对齐,由图可以读出三个计数点1、3、5跟0点的距离x1、x3、x5分别填入下列表格中。
若取计数点“3”到“5”之间的平均速度为计数点“4”的瞬时速度,则小车通过计数点“4”的瞬时速度的表达式v4= ,代人数据可算得v4=_ __ m/s;用同样的方法可算出得v2=__ __m/s;由加速度的计算公式可以得到小车从计数点“2”到计数点“4”的平均加速度表达式a= ,代入数据可计算得a= m/s2
