1、实验题  现有一特殊电池，它的电动势E约为9 V，内阻r约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5 Ω，R为电阻箱，阻值范围0～999.9 Ω，R0为定值电阻，对电路起保护作用．

(1)实验室备有的定值电阻R0有以下几种规格：
A．10 Ω　B．50 Ω
C．150 Ω? D．500 Ω
本实验选用哪一种规格的定值电阻最好？________
(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝______V，内阻r＝________Ω.

参考答案：(1)C　(2)10　45

本题解析：（1）电池的允许通过的最大电流为50mA，内电阻约为40Ω，电路中的最小电阻应大于，则最小电阻为：；为了能很好的调节电路，并能得出更多组数据，保护电阻应选C．
（2）由闭合电路欧姆定律可知：

由可知，
解得：
点评：本题考查用图象求电动势和内电阻的方法，要注意由实验原理结合闭合电路欧姆定律求出表达式，再结合数学知识求得电动势和内电阻

本题难度：一般

2、实验题  在研究性学习中，某同学设计了一个测量导电纸的导电膜厚度的实验，该同学从资料上查得导电纸导电膜的电阻率为ρ，并利用下列器材完成这个实验：
A．电源E（电动势为12V，内阻不计）
B．木板N（板上放有导电纸一张，导电膜向上），两个金属条a、b（平行放置在导电纸上，与导电纸接触良好，用作电极，其电极长度与导电纸宽度相同）
C．滑动变阻器R（其总阻值小于两平行电极间导电纸的电阻）
D．毫米刻度尺
E．电压表V（量程为6V，内阻约3kΩ）
F．电流表A（量程为0.6A，内阻忽略不计）
G．开关K，导线若干
(1)请利用上述器材设计实验电路。在虚线框中画出实验电路原理图。（导电纸用符号表示）?

(2)实验中应测定的物理量是：___________。?
(3)计算导电膜厚度h的公式是：___________。（用ρ和测得的物理量的符号表示）

参考答案：(1)实验原理图如图所示

(2)导电膜导电部分长度L1，宽度L2，电压表永数U和电流表示数I
(3)

本题解析：

本题难度：困难

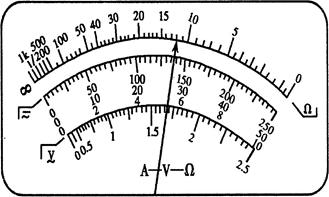

3、实验题  (4分)用多用电表的欧姆挡测量一未知电阻的阻值，若将选择开关拨至“×100Ω”的挡位测量时，指针停在刻度盘0Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：

A．将两根表笔短接
B．将选择开关拨至“×1kΩ”挡
C．将选择开关拨至“×10Ω”挡
D．将两根表笔分别接触待测电阻的两端，记下读数
