1、填空题  现有“2.5V，0.5W”的小电灯，伏特表，安培表、电动势为3V的直流电源，滑动变阻器，导线，开关等。

⑴为了研究小电灯从电压从零到额定电压的发光情况，画出电路图。
(2)现有滑动变阻器的规格如下，实验时应选用＿。
R1∶0Ω～ 20Ω
R2∶0Ω～200Ω

2、简答题  在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡的规格为“6V　3W”，其他供选择的器材有：
A．电压表（量程6V，内阻20kΩ）B．电压表（量程20V，内阻60kΩ）
C．电流表（量程3A，内阻0.2Ω）D．电流表（量程0.6A，内阻1Ω）
E．滑动变阻器R1（0～1000Ω，0.5A） F．滑动变阻器R2（0～20Ω，2A）
G．学生电源E（6～8V）H．开关S及导线若干
实验中要求电压表示数在0～6V范围内变化，读取并记录下12组左右不同的电压值U和对应的电流值I，以便绘出伏安特性曲线．在上述器材中，电压表应选用______，电流表应选用______，变阻器应选用______，并画出实验原理图．

3、实验题  （6分）一个未知电阻Rx，阻值大约为10kΩ

4、实验题  (2009·四川模拟)某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表(量程为1.5V，内阻很大)，电阻箱R(0～99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．


(1)先测电阻R1的阻值．请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数R和对应的电压表示数U1，保持电阻箱示数不变，________，读出电压表的示数U2.则电阻R1的表达式为R1＝________.
(2)甲同学已经测得电阻R1＝4.8Ω，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的－图线，则电源电动势E＝________V，电阻R2＝________Ω.
(3)利用甲同学设计的电路和测得的电阻R1，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了相应的－图线，根据图线得到电源电动势E和电阻R2.这种做法与甲同学的做
法比较，由于电压表测得的数据范围________(选填“较大”、“较小”或“相同”)，所以________同学的做法更恰当些．

5、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1. 5 V，内电阻小于1. 0Ω)
B．电流表G（满偏电流3 mA，内阻Rg=10Ω)
C．电流表A(0～0. 6 A，内阻0.1Ω)
D．滑动变阻器R1(0～20Ω,10 A)
E.．滑动变阻器R2(0～200Ω,l A)
F．定值电阻R0 (990Ω)
G．开关和导线若干

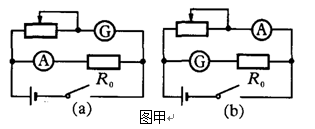

小题1:某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的（a)、 (b)两个参考实验电路，其中合理的是?　 图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选?　?（填写器材前的字母代号）
小题2:图乙为该同学根据（1)中选出的合理的实验电路利用测出的数据绘出的I1—I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得被测电池的电动势E=?V，内阻r=?Ω。
