参考答案：ACD

本题解析：

本题难度：一般

2、选择题  如图所示的器材可用来研究电磁感应现象及判定感应电流的方向。但给出的实物图中连接并不完整，请你试着连成完整的实验电路基础上回答：若将线圈L1插入线圈L2中，合上开关S，能使线圈L2中感应 电流的磁场方向与线圈L1中原磁场方向相同的实验操作是（?）


A．插入铁芯F
B．拔出线圈L1
C．使变阻器阻值R变大
D．断开开关S

参考答案：BCD

本题解析：由楞次定律可知，若使线圈L2中感应电流的磁场方向与线圈L1中磁场方向相同，则线圈L1中磁场要减小，A使L1中磁场变大，A错；BCD对。

本题难度：简单

3、实验题  发光二极管(LED)近年来被人们誉为是本世纪的新型光源，有一些手灯就是用几个发光二极管并联后作为光源使用的，其发光效率很高。它在正常工作时，正向压降约3.2 V，电流在15 mA左右，现取这样一只发光二极管（电路符号用表示），要测量它的伏安特性，另提供有下列的实验器材：电源E（电动势为4V，内阻不计）；滑线变阻器R0（阻值0～20 Ω）；毫安表mA（量程20 mA，有内阻）；数字万用表（电压挡有五个量程：分别为0.2 V，2V，20 V，200 V，2 000 V，内阻很大）；开关一只；导线若干。要求：
(1)在方框内画出能测定其伏安特性的电路原理图，并在图上注明电压表挡所选量程。

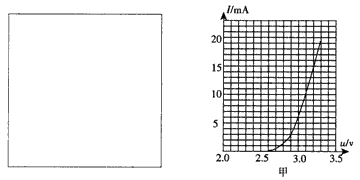

(2)某实验员通过实验已得出了图甲所示的U-I特性曲线图。接着，他又用该二极管、电源E和另一只固定电阻R等组成图乙所示的电路，当闭合开关S时，发现二极管发出微弱白光，立即用万用表的电压挡测得电阻R两端的电压为1.0 V，由此可以判定电阻R的阻值大约为____Ω。
