参考答案：⑴　红、黑；⑵　CEA

本题解析：⑴在使用多用电表时应使电流从红表笔流入，从黑表笔流出多用电表，所以当使用多用电表测电流时，红表笔与电源正极相连，电势高；用多用电表测电阻时，电表内部有电源，所以黑表笔与电表内部电源正极相连，所以黑表笔电势高；⑵待测电阻50Ω较小，所以应换小赔率“×10Ω”位置，改换赔率后接着进行欧姆调零，然后测量，所以按操作步骤顺序CEA
考点：本题考查多用电表的使用，意在考查学生的动手实验能力。

本题难度：一般

3、实验题  “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。

参考答案：(1) BDE   (2)否，因为P端分别和触点1、2、3、4相接时，电阻两端的电压不一定相同，只有电压不变时，利用电流跟电阻成反比的关系，才能探究出导体的电阻与影响其的定量关系。

本题解析：(1)串联电路中电流相同，可以通过控制相同材料、相同横截面积下采用不同长度观察电压的差别来研究长度与电阻的关系故应选B；可以通过控制相同材料、相同长度下采用不同横截面积观察电压的差别来研究导体横截面积与电阻的关系故应选D；可以通过控制相同长度、相同横截面积下采用不同材料来研究材料的性质与导体电阻的关系故应选E。
(2)根据控制变量研究方法的要求，只有严格控制其他量保持不变时，才能通过控制一个变量的改变来观察其对另一个量的影响，从而得出科学的结论，因为P端分别和触点1、2、3、4相接时，电阻两端的电压不一定相同，只有电压不变时，利用电流跟电阻成反比的关系，才能探究出导体的电阻与影响其的定量关系。
考点：本题考查了影响导体的电阻因素、控制变量法

本题难度：一般

4、实验题  在用多用表的欧姆档进行测量时

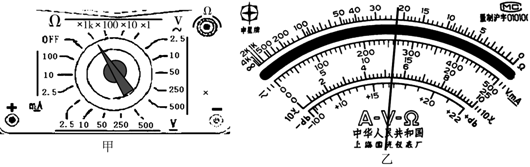

①当转换开关置于图甲所示位置时，表针指示如图乙所示，则被测电阻阻值是      Ω。
②若用该表再测量阻值约为30Ω的电阻时，在①中的前提下，接下来应选      档位。

参考答案：①（或） ；②“×1”

本题解析：①由图甲、乙所示可知，被测电阻阻值为：22×1kΩ=22kΩ=2.2×104Ω；②测量阻值约为30Ω的电阻，需要指针偏转在表盘的中央附近误差较小，则将转换开关调到“×1Ω”档位，重新进行欧姆调零，然后再测电阻．
考点：本题考查了用多用电表测电阻．

本题难度：一般

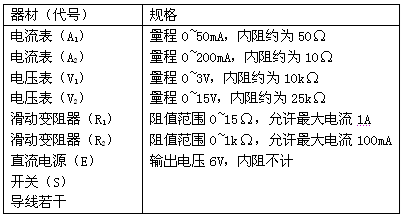

5、实验题  、某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：


【小题1】为提高实验结果的准确程度，电流表应选用       ；电压表应选用          ；滑动变阻器应选用              。（以上均填器材代号）
【小题2】为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。

参考答案：
【小题1】A2    V1    R1
【小题2】如图

本题解析：
考点：描绘小电珠的伏安特性曲线．
分析：由图象可知小灯泡的电压及电流范围，则可根据安全性及准确性选出合适的仪表；由表格中电流从零开始变化，可知滑动变阻器的接法，根据所选电流表和电压表内阻可知电流表的接法．

解：①由图可知，电流最大值为0.12A，故电流表应选用A2，灯泡两端的电压最大为2.5V，故电压表应选用V1，由图可知，电流电压是从零开始变化的，故应选用分压接法，故滑动变阻器应选用R1；
②滑动变阻器选用分压接法；
因小灯泡内阻一般较小，故应选用电流表外接法，
如右图
故答案为：（1）A2、V1；R1
（2）如上图所示

本题难度：一般
