1、实验题  为测量一电源的电动势E及内阻r
①需把一量程为3V、内阻为3k的电压表改装成量程为9V的电压表，应给其串联     k的电阻R0.
②利用一电阻箱R、一只开关S、若干导线和改装好的电压表（此表用与R0串联来表示，且可视为理想电表），在虚线框内画出测量电源电动势及内阻的实验原理电路图，图中标明相关器材的字母符号.

③某同学根据读出电压表和电阻箱的数据画出了图像，并得到该图像斜率为k，纵截距为b，则该电源电动势E=        ，内阻r=        (用k、b表示).

2、实验题  (12分)某同学用伏安法测量一未知电阻的阻值。可供使用的器材如下：
电流表：量程0.6A，内阻约为l0； 电压表：量程15V，内阻约为9k；滑动变阻器：最大值10； 电源：电动势9V，内阻可不计；开关、导线若干。

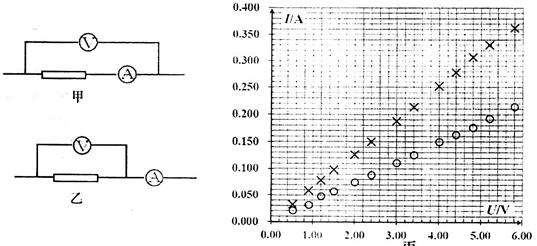

该同学先后用如图甲、乙两种连接进行了实验，把两次实验数据分别用“×”、“○”在图丙中描点如下。

(1)分析可知，该实验应该使用_______(填“甲”或“乙”)电路进行测量，由该电路得到的数据点是用_____(填“O”或“×”)表示的。
(2)请你在丙图中选择一组合适的数据点作图，并由图线得出金属丝的电阻为_____．(结果保留三位有效数字)

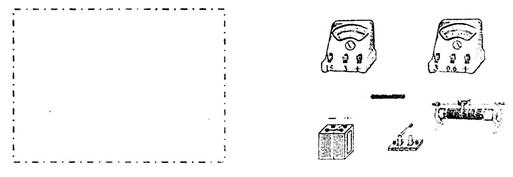

(3)请在答题卡虚线框中画出完整的实验电路图，并完成实物连线。

3、实验题  用多用电表欧姆挡粗略测量某元件的电阻，选用“×1”挡，测量结果如图所示，则测得的电阻为__________；

4、实验题  现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA。为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验。图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻。

（1）（单选）可备选用的定值电阻R0有以下几种规格，本实验应选用（   ）

（A）20Ω，2.5W          （B）50Ω，1.0W
（C）150Ω，1.0W         （D）1500Ω，5.0W
（2）按照图（a）所示的电路图，将图（b）所示的实物连接成实验电路。
（3）接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后通过做出有关物理量的线性关系图像，求得电源的电动势E和内阻r。
①请写出所作线性图像对应的函数表达式____________________；
②图（c）是作线性图像的坐标系，若纵轴表示的物理量是，请在坐标系中定性地画出线性图像。

5、实验题  (10分) 如图甲为欧姆表电路的原理图，某兴趣小组认为欧姆表内部（图中虚线框内）可等效为一电源，设计如图乙的电路来测量欧姆表某挡位的电动势与内阻。具体操作如下：

R/kΩ	0.5	1.0	1.5	2.0	2.5	3.0
I/mA	1.48	1.20	1.03	0.86	0.74	0.67
	0.68	0.83	0.97	1.16	1.35	1.49
