1、实验题  有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法描绘这个灯泡的I-U图线，有下列器材供选用：
A．电压表(0～3 V，内阻6 kΩ)
B．电压表(0～15 V，内阻30 kΩ)
C．电流表(0～3 A，内阻0.1 Ω)
D．电流表(0～0.6 A，内阻0.5 Ω)
E．滑动变阻器(最大阻值10 Ω，额定电流5 A)
F．滑动变阻器(最大阻值200 Ω，额定电流0.5 A)
G．直流电源(电动势3 V，内阻不计)

（1）电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)
（2）在上面的实物图中用笔画线代替导线，将图甲的电路连接好。

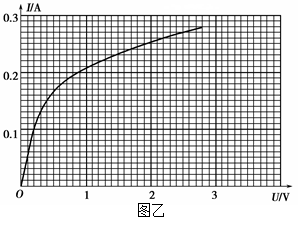

（3）由图乙中小灯泡的伏安特性曲线可知，小灯泡灯丝的电阻随温度的升高而_______（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为2.00V时，其灯丝电阻值约为_______Ω．（保留两位有效数字）

2、实验题  （10分）小潘同学在“描绘小灯泡的伏安特性曲线”实验中，所用小灯泡的规格为“2.5V，0.3A”
（1）用实验室的“高中学生电源”作为电源，应该选用图1中    （“稳压2A”或“交流3A”）的二个接线柱；

（2）滑动变阻器应该选    (填R1“5Ω，2A”或R2“50Ω，1A”)；
（3）小潘同学连接电路之后，合上开关（如图2所示），移动滑动变阻器，灯泡发光、电流表和电压表都有正示数。但同桌指出还有一处错误，这错误是    ；

（4）实验结束之后，他描绘了如图3的伏安特性曲线，老师一看就判定是错误，老师判定的依据是    。

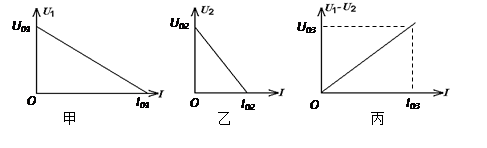

3、实验题  小李同学为测量某电源的电动势和内电阻并同时测出定值电阻R0的阻值，他设计了如图所示的电路。实验时他用U1、U2、I分别表示电表V1、V2、A的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、I的一系列值。并作出下列甲、乙、丙三幅U－I，利用这些图线可以对应求出物理量是


A．甲图像可求电源的电动势和内电阻
B．乙图像可求电源的电动势和内电阻
C．丙图像可求滑动变阻器的阻值
D．丙图像可求电阻R0的阻值
