1、选择题  如图所示，a、b是一对平行金属板，分别接到直流电源两极上，右边有一档板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感强度大小为B，方向垂直纸面向里，在a、b两板间还存在着匀强电场E。从两板左侧中点C处射入一束正离子（不计重力），这些正离子都沿直线运动到右侧，从d孔射出后分成3束。则下列判断正确的是

[? ]
A. 这三束正离子的速度一定不相同
B. 这三束正离子的比荷一定不相同
C. a、b两板间的匀强电场方向一定由a指向b
D. 若这三束粒子改为带负电而其它条件不变则仍能从d孔射出

2、选择题  如图所示，从S处发出的热电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向下极板偏转。设两极板间电场强度为E，磁感应强度为B。如果要使电子沿直线从电场和磁场区域通过，以下办法可行的是

[? ]
A、适当减小加速电压U?
B、适当增大电场强度E
C、适当增大磁感应强度B?
D、适当增大加速电压U

3、选择题  如图所示，空间存在着匀强电场E和匀强磁场B组成的复合场．有一个质量为m、电量为+q的带电小球，以一定的初速度v0水平向右运动，则带电小球在复合场中可能沿直线运动的是（　　）
A．
B．
C．
D．

4、填空题

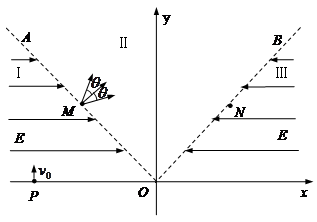

5、计算题  （16分）如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，， OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反。带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直。已知M到原点Ｏ的距离OM = a，不计粒子的重力。求：

（1）匀强电场的电场强度E的大小；
（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；
（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内。由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度。
