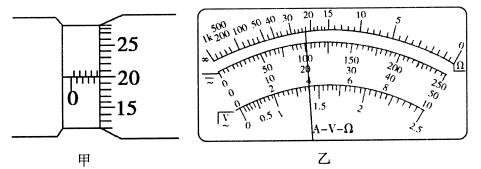

1、实验题  （4分）一次试验中某同学用螺旋测微器测量一圆柱形元件的直径，如图甲所示其直径为?mm；用多用电表的电阻“×10”挡，按正确的操作步骤测此元件的电阻值，表盘的示数如图乙所示，测得该元件的电阻值约为?。

参考答案：4.700(±0.001)；220

本题解析：螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，由甲图中螺旋测微器可知，固定刻度示数为4.5mm，可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200 mm="4.700" mm．欧姆表读数为表盘示数乘以倍率，由于刻度不均匀，因此可以不进行估读，由乙图中欧姆表可知，表盘示数为22Ω，乘以欧姆档的倍数为“×l0”，所以欧姆表的读数为22×l0=220Ω．

本题难度：一般

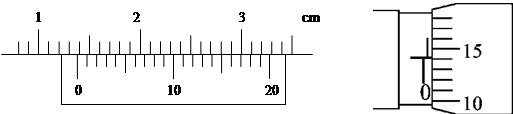

2、填空题  （4分）游标卡尺主尺的最小刻度是1mm，游标尺上有20个等分刻度，则游标尺上每一分度与主尺上的最小刻度相差____________cm。用这个游标卡尺测量一小球的直径，如图所示的读数是_____________cm。

参考答案：0.005?（2分）? 1.380(1.375或1.385也正确)?（2分）

本题解析：20分度游标卡尺，游标上每格长度为0.95mm，与主持最小分度相差0.05mm，即0.005cm，读数为1.380cm

本题难度：简单

3、实验题  利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻.在所用器材中电流表A量程为0～0.6～3A，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间.电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干.

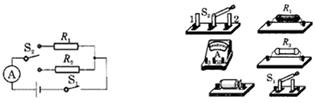

（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线.
（2）若考虑到电流表内阻ｒA对测量的影响，那么测量值与真实值相比，
有E测________E真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）

参考答案：="?" >

本题解析：略

本题难度：简单

4、实验题  在研究性学习中，某同学设计了一个测量导电纸的导电膜厚度的实验，该同学从资料上查得导电纸导电膜导电材料的电阻率为ρ，并利用下列器材完成了这个实验：
A．电源E（电动势为12V，内阻不计）
B．木板N（板上放有导电纸一张，导电膜向上），两个金属条A.B（平行放置在导电纸上，与导电纸接触良好，用作电极）
C．滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻）
D．毫米刻度尺．
E．电压表V（量程为6V，内阻约3kΩ）
F．电流表A（量程为0.6A，内阻忽略不计）
G．开关K，导线若干。
（1）请在图示实物图中完成实物连线。

（2）实验中应测定的物理量是：?。
（3）计算导电膜厚度h的公式是：?。（用ρ和测得物理量的符号表示）

参考答案：（1）

（2）实验中应测定的物理量是：导电膜导电部分的长度L1，宽度L2，电压表的示数U和电流表的示数I
（3）

本题解析：（1）测量厚度，根据的实验原理是电阻定律，所以首先应测量出电阻值，由于电动势较大，所以滑动变阻器采用限流式接法电流太大，所以滑动变阻器应采用分压接法

（2）实验中应测定的物理量是：导电膜导电部分的长度L1，宽度L2，电压表的示数U和电流表的示数I（3）由电阻定律可知所以
点评：难度中等，首先应明确实验原理，根据电阻定律公式计算导电膜的厚度

本题难度：一般

5、实验题  如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是(　 　)

①甲表是安培表，R增大时量程增大
②甲表是安培表，R增大时量程减小
③乙表是伏特表，R增大时量程增大
④乙表是伏特表，R增大时量程减小
A．①③
B．①④　　　
C．②③
D．②④

参考答案：C

本题解析：由电流表的改装知，并联一个电阻起分流作用改为安培表，R增大时其分担的电流减小量程减小，②对，①错，AB错；串联一个电阻起分压作用改为伏特表，R增大时其分担的电压增大量程增大，③对，④错，C对，D错。
点评：本题学生明确并联电阻起分流作用，串联电阻起分压作用。

本题难度：一般
