1、简答题 在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验，下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：
| U/VI/A元件 | 1 | 2 | 3 | 4 | 5 | 6 | 220
元件1
0.100
0.200
0.300
0.400
0.500
0.600
-
元件2
0.008
0.0158
0.0235
0.031
0.038
0.045
0.182
元件3
0.500
0.500
0.545
0.588
0.625
0.667
-
|
（1）请在方框中画出该实验的电路图，并将没有连接好的实物电路补充完整．
（2）比较元件2和元件3，可以得出相同的结论是：______．
（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是______．
2、实验题 (1)某同学用如图所示电路来测定电池的电动势和内阻。
①实验开始时，滑片P应位于____________端。(填A或B)
②该同学测得如下表的五组数据。根据数据在答题卷相应图中作出U-I图线，从图象可得电池的电动势E=________V，内阻r=___________Ω。(结果均保留二位小数)。
| 1
| 2
| 3
| 4
| 5
|
U/V
| 1.37
| 1.32
| 1.24
| 1.10
| 1.05
|
I/A
| 0.12
| 0.20
| 0.31
| 0.50
| 0.57
|
?(2)用自由落体法进行“验证机械能守恒定律”的实验

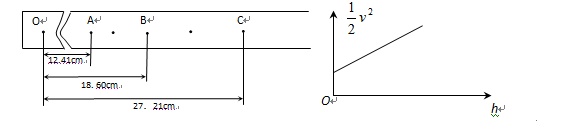

①实验完毕后选出一条纸带如图所示，其中O点为电磁打点计时器打下的第一个点，A、B、C为三个计数点，打点计时器通以50Hz的交流电。用刻度尺测得OA=12.41cm，OB=18.60cm，OC=27.21cm，在计数点A和B、B和C之间还各有一个点，重物的质量为1.00kg，取g=9.80m/s2。甲同学根据以上数据算出：当打点计时器打到B点时重物的重力势能比开始下落时减少了________J；此时重物的动能比开始下落时增加了_______J。(结果均保留三位有效数字)。实验中产生系统误差的原因是______________________。
②乙同学利用他自己实验时打出的纸带，测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以h为横轴，以
为纵轴画出了如图的图线。图线未过原点O的原因是____________________________________________。
3、实验题 市场上有一种用两节干电池供电的小型电风扇。某物理研究小组想粗测电风扇正常运转时电能转化为机械能的效率。于是找到了一台该种电风扇并从铭牌上读出了额定电压
，但是其它字迹看不清楚。该研究小组成员打开电风扇底座上的电源盖并取出了两节电池，并从电风扇装电池处两端各接出一条引线，手边提供的器材有电流表，电压表，滑动变阻器，备用电池若干节，电键，若干导线，固定电池的电池盒。
(a)该小组进行了如下的部分实验步骤，请写出第三步实验过程．
①按事先设计的电路连接各元件，并使滑片处于使电路电阻最大处
②合上开关，使滑片从最左端开始缓慢移动，使电压表和电流表都有明显的读数，但电风扇并未转动，读出此时的电压表和电流表读数U0.I0
③?
④用测量的量表
示出电动机正常运转时的效率的表达式?。
(b)按上述实验过程，本实验的电路图应选择?(填“甲”或“乙”)?．
4、实验题 在用DIS描绘电场等势线的实验中
(1)电源通过正负电极a、b在导电物质上产生的稳恒电流分布模拟了由二个?
?产生的?；用?探测等势点．
(2)(单选题)在安装实验装置时，正确的做法是?
A．在一块平整木板上依次铺放复写纸、白纸、导电纸．
B．导电纸有导电物质的一面应该向上．
C．连接电源正负极的电极a、b必须与导电物质保持绝缘．
D．连接电极a、b的电源电压为交流4～6V．
5、实验题 （10分）在“测定金属丝的电阻率”实验中。
⑴金属丝的直径用螺旋测微器测得，从图中读出该金属丝的直径d＝?mm；
⑵为了测量其电阻Rx的阻值，实验室提供如下实验器材：
A．待测电阻Rx（约100Ω）
B．电动势E＝6V，内阻很小的直流电源
C．量程50mA，内阻约为50Ω的电流表
D．量程0.6A，内阻约为0.2Ω的电流表
考试问吧
的示数U、电流表示数I；
的示数U2；
