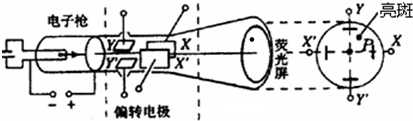

1、填空题  示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑（亮斑图是从右向左看屏），那么示波管中的：①极板X应带正电　　②极板X"应带正电　　③极板Y应带正电　　④极板Y"应带正电
以上4项中正确的是______
A．①③B．①②C．②③D．③④

2、选择题  示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管、若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX"、竖直偏转电极YY"上所加的电压波形是?（?）

A．XX" 加图1波形电压、YY" 加图2波形电压
B．XX" 加图2波形电压、YY" 加图1波形电压
C．XX" 加图3波形电压、YY" 加图1波形电压
D．XX" 加图4波形电压、YY" 加图1波形电压

3、填空题  图甲所示为示波器面板，图乙所示为屏上显示出的线条较粗且模糊不清的波形，若要使屏上波形的线条变细且边缘清晰，应调节面板上的______旋钮；若要将波形向上移动，应调节面板上的______旋钮；若要将波形向左移动，应调节面板上的______旋钮；若要使此波形横向展宽，应调节面板上的______旋钮；当外加信号为直流电压时，交直流选择开关应置于______档（填“DC”或“AC”）

4、选择题  若将变压器输出的交流信号按图所示与示波器连接，对示波器调节后，在荧光屏上出现的波形应为下图所示四种波形中的? (　　)．

5、简答题  示波管原理如图所示，如果加在YY"之间的电压如图a所示（0～t1，Y正、Y"负），而在电极XX"之间所加的电压按图b所示（0～t1，X"正、X负）的规律变化，请在图c中画出荧光屏上应该看到的图形．
