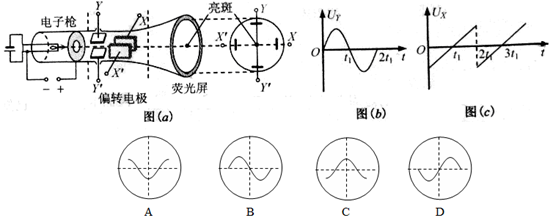

高考物理答题模板《示波管的原理与使用》考点特训（2019年冲刺版）(十) 2019-06-29 05:10:44 【大 中 小】 1、选择题  若在示波器的“Y输人”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X”档，则此时屏上应出现的情形是下列图中的哪一个（　　） A． B． C． D． 参考答案：C 本题解析： 本题难度：简单 2、选择题  图（a）为示管的原理图。如果在点击之间所加的电压图按图（b）所示的规律变化，在电极之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是 参考答案：B 本题解析：考点： 分析：示波管的YY′偏转电压上加的是待显示的信号电压，XX′偏转电极通常接入锯齿形电压，即扫描电压，当信号电压与扫描电压周期相同时，就可以在荧光屏上得到待测信号在一个周期内的稳定图象． 解答：解：由于电极XX′加的是扫描电压，电极YY′之间所加的电压信号电压，信号电压与扫描电压周期相同，所以荧光屏上会看到的图形是B； 故选B． 点评：本题关键要清楚示波管的工作原理，要用运动的合成与分解的正交分解思想进行思考． 本题难度：简单 3、选择题  某学生用示波器观察按正弦规律变化的电压图线时，他将扫描范围旋钮置于第一挡（10Hz-100Hz）．把衰减调节旋钮置于“∽”挡，把同步极性选择开关置于“+”位置，调节扫描微调旋钮，在屏上出现了如图甲所示的正弦曲线．后来他又进行了两步调节，使图象变成如图乙所示的曲线，这两步调节可能是（　　） A．各衰减调节旋钮换挡并调节标有”↓↑”的竖直位移旋钮 B．将衰减调节旋钮换挡并调节Y增益旋钮 C．调节扫描范围旋钮和调节Y增益旋钮 D．各同步极性选择开关置于“-”位置并调节Y增益旋钮

参考答案：D

本题解析：

本题难度：一般

4、选择题  示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法,以上说法中正确的是?

A．让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高
B．让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高
C．让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）
D．让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压

参考答案：CD

本题解析：让亮斑沿OY向上移动，则电子受到的向上的电场力，故电场方向向下，所以Y电压高于Y′电压，A错误，
让亮斑移到荧光屏的左上方，在竖直方向上受到向上的电场力，在水平方向上受到向左的电场力，故在偏转电极XX′、YY′加电压，且X比X′电势低、Y比Y′电势高,B错误，
让荧光屏上出现一条水平亮线，即在竖直方向上不受到电场力，故只需只在偏转电极XX′上加电压，要使呈现一条直线，即亮点的位置沿水平方向变化，所以所加电压为周期性变化的电压，C正确，
让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压，D正确，
点评：关键是理解电子在竖直方向，水平方向的偏转方向，并且电子受到的电场力和电场方向相反

本题难度：一般

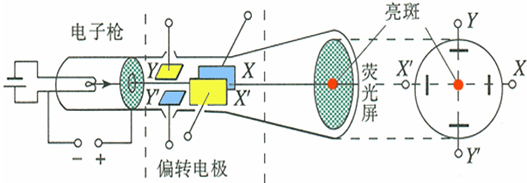

5、选择题  下图是示波管的原理图．它由由子枪、偏转电极（XX′和YY′）、荧光屏组成．管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑，下列说法正确的是（　　）


A．要想让亮斑沿OY向上移动，需在偏转电极YY′上加电压，且Y′比Y电势高
B．要想让亮斑移到荧光屏的右上方，需在偏转电极XX′、YY′上加电压，且X比X′电势高，Y比Y′电势高
C．要想在荧光屏上出现一条水平亮线，需在偏转电极XX′上加特定的周期性变化的电压（扫描电压）
D．要想在荧光屏上出现一条正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压

参考答案：BCD

本题解析：

本题难度：一般
