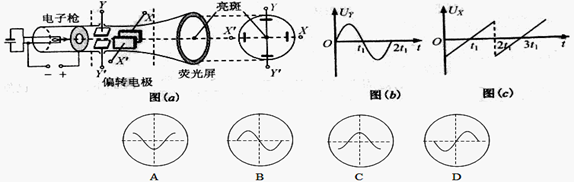

1、选择题  图（a）为示波管的原理图。如果在电极之间所加的电压图按图（b）所示的规律变化，在电极之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是

2、实验题  用示波器观察频率为900Hz的正弦电压信号，把该信号接入示波器Y输入。
（1）当屏幕上出现如图1所示的波形时，应调节________钮。如果正弦波的正负半周均超出了屏幕的范围，应调节________钮或________钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
（2）如需要屏幕上正好出现一个完整的正弦波形，应将________钮置于________位置，然后调节________钮。
?

3、选择题  若在示波器的“Y输入”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X档”，则此时屏上应出现的情形是

[? ]
A、
B、
C、
D、

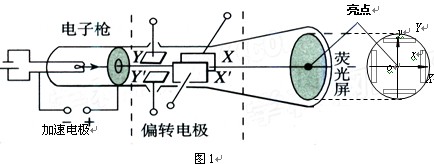

4、计算题  如图1所示是示波管的原理图，它由电子枪、荧光屏和两对相互垂直的偏转电极、组成．偏转电极的极板都是边长为l的正方形金属板，每对电极的两个极板间距都为d．电极的右端与荧光屏之间的距离为L．这些部件处在同一个真空管中．电子枪中的金属丝加热后可以逸出电子，电子经加速电极间电场加速后进入偏转电极间，两对偏转电极分别使电子在两个相互垂直的方向发生偏转．荧光屏上有xoy直角坐标系，x轴与电极的金属板垂直(其正方 91EXAm.org向由X?指向X)，y轴与电极的金属板垂直(其正方向由指向Y)．已知电子的电量为e，质量为m．可忽略电子刚离开金属丝时的速度，并不计电子之间相互作用力及电子所受重力的影响．


⑴若加速电极的电压为，两个偏转电极都不加电压时，电子束将沿直线运动，且电子运动的轨迹平行每块金属板，并最终打在xoy坐标系的坐标原点．求电子到达坐标原点前瞬间速度的大小；
⑵若再在偏转电极之间加恒定电压，而偏转电极之间不加电压，求电子打在荧光屏上的位置与坐标原点之间的距离；
⑶①若偏转电极之间的电压变化规律如图2所示，之间的电压变化规律如图3所示．由于电子的速度较大，它们都能从偏转极板右端穿出极板，且此过程中可认为偏转极板间的电压不变．请在图4中定性画出在荧光屏上看到的图形；
②要增大屏幕上图形在y方向的峰值，若只改变加速电极的电压、之间电压的峰值、电极之间电压的峰值三个量中的一个，请说出如何改变这个物理量才能达到目的．

5、简答题

如图所示，射线管阴极K发射电子，阳极P和阴极K间加上电压后电子被加速。.A、B是偏向板，使飞进的电子偏离．若已知P、K间所加电压U1，偏向板长L，板间距离d，所加电压U2．电子质量m，电子电量e．设从阴极出来的电子速度为0．求电子：
（1）经过P板时的速度υ0?（2）飞出偏转电场时的速率υt?
（3）电子最终到达距离偏向板为R的荧光屏上的O′点，此点偏离入射方向的距离Y是多少?
