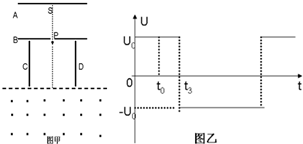

1、简答题  带电粒子在AB两极板间靠近A板中央附近S处静止释放，在两极板电压中加速，从小孔P平行CD极板方向的速度从CD极板中央垂直进入偏转电场，B板靠近CD板的上边缘如图甲．在CD两板间加如图乙所示的交变电压，设t1=0时刻粒子刚好进入CD极板，t2=t0时刻粒子恰好从D板的下边缘飞入匀强磁场，匀强磁场的上边界与CD极板的下边缘在同一水平线上，磁场范围足够大，加速电场AB间的距离，偏转电场CD间的距离及CD极板长均为d，图象乙中t0和U0都为已知，带电粒子重力不计，不考虑电场和磁场边界影响．求：

（1）加速电压U=？U0=？
（2）带电粒子进入磁场时的速度？
（3）若带电粒子在t3时刻刚好从C极板的下边缘进入偏转电场，并刚能返回到初始位置S处，t3=？，t0=？
（4）带电粒子全程运动的周期T=？

2、选择题  铁路在转弯处外轨略高于内轨的原因是（　　）
A．减少轮缘对外轨的挤压
B．减少轮缘对内轨的挤压
C．火车按规定的速度转弯，外轨不受轮缘的挤压
D．火车无论以多大的速度转弯，内外轨都不受轮缘的挤压

3、选择题  如图所示，一轻杆一端固定在O点，另一端固定一小球，在竖直平面内做圆周运动，通过最高点时，由于球对杆有作用，使杆发生了微小形变，关于杆的形变量与球在最高点时的速度大小关系，正确的是（　　）
A．形变量越大，速度一定越大
B．形变量越大，速度一定越小
C．形变量为零，速度一定不为零
D．速度为零，可能无形变
