高中物理知识点总结《导体的伏安特性曲线》高频试题巩固（2019年最新版）(三)
2019-06-29 05:33:34
【 大 中 小】
|
1、实验题 （1）在测量一节干电池的电动势和内电阻的实验中，根据实验记录，画出的U—I图线如图所示，从中可求出待测干电池的电动势为E=?V，内电阻为r=?Ω。
（2）在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V，1.5 W”的小灯泡、导线和开关外，还有：
A．直流电源6 V(内阻不计)
B．直流电流表0～3 A(内阻0.1 Ω以下)
C．直流电流表0～300 mA(内阻约为5 Ω)
D．直流电压表0～10 V(内阻约为15 kΩ)
| E．滑动变阻器10 Ω，2 A?
F．滑动变阻器1 kΩ，0.5 A
实验要求小灯泡两端的电压从零开始变化并能进行多次测量．
①实验中电流表应选用______，滑动变阻器应选用________(均用序号表示)．
②在方框内画出实验电路图．
2、实验题 如图所示为一正在测量的多用电表表盘。
小题1:如果用直流10mA档测量电流，则读数为?mA。
小题2:用多用表测量时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则下列说法正确的是?
A．用电压挡测直流电压时，红表笔应接触被测电路的电势较高的一端
B．用电流挡测直流电流时，应使电流从红表笔流入多用电表
C．用欧姆挡测定值电阻时，电流从电表的红表笔流出，经被测电阻从黑表笔流入
D．用欧姆挡测二极管的正向电阻时，黑表笔应接触二极管的正极
3、填空题 在测定一节干电池 (电动势约为1.5V，内阻约为lΩ)的电动势和内阻的实验中
提供的器材有
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01 Ω
E．变阻器R1为 (20Ω，3A)
F．变阻器R2 (500Ω，0.2A)
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表应该选?；
电流表应该选?；变阻器应该选?；（只要选相应字母）

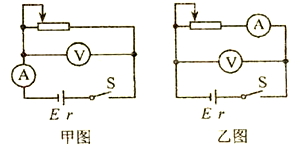

实验电路图应该选?图
4、实验题 把电流表改装成电压表的实验中所用电流表G的满偏电流Ig=200μA，内阻估计在400－600Ω之间。（12分）
（1）按图测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
A．滑动变阻器（阻值范围0－200Ω）
B．滑动变阻器（阻值范围0－1750Ω）
C．电阻箱（阻值范围0－999Ω）
D．电阻箱（阻值范围0－99999Ω）
|
（E）电源（6Ｖ，内阻不计） （Ｆ）电源（12Ｖ，内阻不计）
按实验要求，R最好选用______，R’最好选用_____，E最好选用_____。（填入选用器材的字母代号）
（2）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

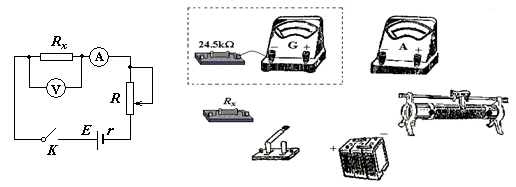

（3）图是测定未知电阻Rx的电路图，图是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图所示，那么Rx的阻值等于________Ω。
5、简答题 用以下器材测量一待测电流表的内阻：
待测电流表A1（量程250mA，内阻r1约为5Ω）
标准电流表A2（量程300mA，内阻r2约为5Ω）
电阻箱R1（最大值999.9Ω，阻值最小改变量为0.1Ω）
滑动变阻器R2（最大阻值10Ω）
电源E（电动势约为10V，内阻r约为1Ω）单刀单掷开关S，导线若干．
（1）要求方法简捷，并能测多组数据，试在方框中画出实验电路原理图，并在图上标明每个器材的代号．
（2）实验中，需要直接测量的物理量是______，用测得的量表示待测电流表A1内阻的计算公式是r1=______．
