1、实验题  为了测量两节串联干电池的电动势，某同学设计了如图甲所示的实验电路。


其中：E是待测电池组，内阻不能忽略；Vl、v2是两只量程都合适的电压表，内阻不是很大，且未知；Sl、S2是单刀单掷开关；导线若干。
（1）电路图甲，在图乙的实物中连线，将器材连成实验电路。
（2）写出实验步骤和实验中需要测量的物理量?
??。
（3）测的物理量作为已知量，写出计算串联电池组电动势的表达式??。

参考答案：（1）如下图示? (2分)

（2）闭合Sl，分别读出Vl和v2的读数U1和U2；(2分)
再闭合S2，读出Vl的读数Vl’，? (2分)
（3）?(2分)

本题解析：略

本题难度：简单

2、填空题  在《练习使用多用电表》的实验中
小题1: 若所用欧姆挡的内部电池电动势是1.5V，表头的满偏电流是100μA，则此欧姆表的总内阻是________ kΩ。用其测电阻时，若电流为25μA，则对应的电阻值为___________ kΩ。
小题2: 若表内电池用久，其电动势变小，内阻变大，但仍可“调零”。调零后测电阻时，欧姆表的总内阻将___________，测得电阻值将__________ 。（填变大，变小，不变）

参考答案：
小题1:15kΩ? 45kΩ
小题2:变小，变大

本题解析：
分析：（1）由短接时为满偏电流：Ig= 可求得R内．测量时I= ，可求得Rx．
（2）调零后总内阻变小，中值电阻变小，则对应刻度值比实际的电阻值要大．可得读数偏大．
解：（1）短接时为满偏，则由Ig=得R内===15kΩ
　　　　 测量时的电流 I=得 Rx=-Rg=-15000=45kΩ
　　（2）因电动势变小，欧姆调零要达到满偏电流需减小内阻，故调零后总内阻变小，即中值电阻变小；
欧姆表内阻R内调小，待测电阻的测量值是通过电流表的示数体现出来的，
由I===可知当R内变小时，I变小，指针比原来的位置相比偏左了，欧姆表的示数变大了
故测量值变大．
故答案为：（1）15 45
（2）变小 变大

本题难度：简单

3、实验题  有一种新材料做成的电阻丝，横截面积为10mm2，电阻率约为lΩ·m。为了准确测定它的电阻率，截取了一段电阻丝，测得它的长度为86.50mm。实验中用伏安法测量导线的电阻，并要多次测量求其平均值。供选用的器材有：

电源E（电动势为4V）
电流表A1（量程为0.5mA，内阻约为lΩ）；
电流表A2（量程为0.6A，内阻约为10Ω）；
电压表V（量程为3V，内阻约为2kΩ）；
滑动变阻器R（最大阻值为20Ω）：
开关、导线若干。
根据你所设计的电路，电流表应选____，在图中将选用的器材连成符合要求的实验电路（不得改动图中已画出的部分连线）。

参考答案：

本题解析：根据欧姆定率：
电源电动势为3伏，所以干路中电流小于0.4mA，故电流表选择A1；
电流表内阻远小于被测金属丝的电阻，所以采用内接法，而滑动变阻器的阻值远小于被测电阻，为了便于调节，所以采用分压式接法。电路如下图|：

本题难度：一般

4、简答题  为了测定小灯泡的伏安特性曲线下列实物连线正确的是______．

参考答案：测定小灯泡的伏安特性曲线，电压与电流要从零开始变化，滑动变阻器应采用分压接法，
灯泡电阻较小，约为几欧姆到十几欧姆，远小于电压表内阻，电流表应采用外接法，故B正确；
故选：B．

本题解析：

本题难度：一般

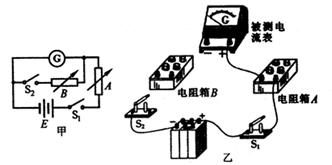

5、实验题  （9分）一种测量电流表内阻的实验电路原理图如图甲所示，实验所使用的器材如图乙所示。

（1）根据图甲将实物图乙用连线代替导线补画完整实验电路（图中已经画出几条连线）。
（2）完成下列实验步骤中的填空：
①将电阻箱A的阻值调至?（填“最大”或“最小”）。
②闭合S1，断开S2，调整电阻箱A，使电流表G满偏，记下此时电阻箱A的读数R1。
③保持S1闭合，再闭合S2，将电阻箱B的阻值调至____（填“最大”或“最小”），将电阻箱A的读数调整为R1的一半，然后调整电阻箱B，使电流表G的读数重新达到满偏，记下此时电阻箱B的读数R2。若电源内阻不计，则由此可知电流表G的内阻为Rg=?。

参考答案：(1)
　　
(2)①最大　②最小　③

本题解析：（1）根据图甲从电源的正极出发，沿电流的流向画实物图，注意电表的正负接线柱，画出实物电路如下：

（2）①实验中要在电路接通时电流最小，故将电阻箱A的阻值调至最大；③因电阻箱B与电流表G是并联，由并联电路分流原理：电阻大的支路电流小，电阻小的支路电流大，在电路接通时要使流过电流表G的电流最小，将电阻箱B的阻值调至最小；在步骤②中由闭合电路欧姆定律得，在步骤③中设流过电阻箱B电流为，由分流原理可知，由闭合电路欧姆定律得，由以上各式联立得：．

本题难度：一般
