1、简答题  如图所示，电流表的示数为0.1A，电压表的示数为60V．
（1）待测电阻的测量值是______Ω．
（2）如果电压表的内阻RV=3KΩ，则待测电阻的真实值是______Ω．
（3）一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，改装成量程为U=10V的电压表，应再______一个阻值为______Ω的电阻．

2、简答题  有一个额定电压为10V、额定功率在10W-15W之间的用电器L．（该用电器在电路中可用电阻符号表示），为了测定它的额定功率，现有下面器材可供选用：
A．电动势为3V、15V、50V的直流电源各一个（内阻不计）；
B．规格0-5Ω3A、规格0-15Ω2A、规格0-50Ω1A的三个滑动变阻器；
C．量程分别为0-0.6A、0-3A内阻可忽略的双量程直流电流表一只；
D．量程为0-3V、内阻为2kΩ的直流伏特表一只；
E．阻值为2kΩ、6kΩ、10kΩ的定值电阻各一个；
F．开关一个，导线若干；
利用上述仪器，为使测量尽可能准确、方便，并使耗电功率最小，请回答：
（1）应该选择的电源是______．
（2）应该选择的滑动变阻器是______．
（3）在答题卡所给方框中画出测量电路图．

（4）若电流表的指针如图所示，由此可求得该用电器额定功率P=______．

3、实验题  （1）某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×100”档位，测量时针偏转如图（a）所示。

请将测量过程补充完整：
①断开待测电阻，将选择开关旋到________档：
②将两表笔________，调整“_______旋钮”，使指针指向“______Ω”；
③再接入待测电阻，将指针示数×______，即为待测电阻阻值。
④测量结束后，将选择开关旋到“OFF”挡。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω。图中部分电路已经连接好，请完成实验电路的连接。

（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量??；当S旋到位置??时，可用来测量电压，其中S旋到位置??时量程较大。

4、选择题  ．某学生用多用电表测量一个电阻的阻值．将选择开关置于“×10”挡时，指针位置如图所示．接着合理的做法是（?）

A．换“×1”挡，再读数
B．换“×100”挡，再读数
C．换“×1”挡，调整欧姆零点后再读数
D．换“×100”挡，调整欧姆零点后再读数

5、实验题  测量“水果电池”的电动势和内电阻的实验中，将一铜片和一锌片分别插入同一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，可是这种电池并不能点亮额定电压为1.5V，额定电流为0.3A的手电筒上的小灯泡。原因是流过小灯泡的电流太小了，经实验测定电流约为3mA。现有下列器材：
待测“水果电池”
电流表：满偏电流3mA，电阻约10Ω
电压表：量程0~1.5V，电阻约1000Ω
滑动变阻器R1：0~30Ω
滑动变阻器R2：0~30kΩ
开关、导线等实验器材

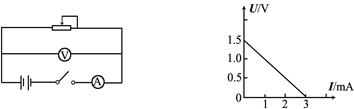

小题1:本实验选用上面所示的实验原理图，应该选用哪种规格的滑动变阻器？?。（填写仪器代号）
小题2:在实验中根据电压表的示数U与电流表的示数I的值，得到U—I图象如上图所示，根据图中所给数据，则“水果电池”的电动势E＝?V，内电阻r＝?Ω。
小题3:若不计测量中的偶然误差，用这种方法测量得出的电动势和内电阻的值与真实值相比较，电动势E?（选填“偏大”或“相等”或“偏小”），内电阻r?（选填“偏大”或“相等”或“偏小”）。
