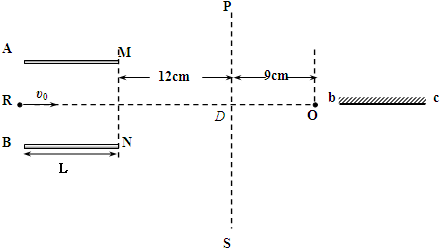

1、简答题  如图所示，两平行金属板A、B长8cm，两板间距离d=8cm，A板比B板电势高300V，一带正电的粒子电荷量q=10-10C，质量m=10-20kg，沿电场中心线RO垂直电场线飞入电场，初速度υ0=2×106m/s，粒子飞出平行板电场后经过界面MN、PS间的无电场区域后，进入固定在O点的点电荷Q形成的电场区域，（设界面PS右边点电荷的电场分布不受界面的影响），已知两界面MN、PS相距为12cm，D是中心线RO与界面PS的交点，O点在中心线上，距离界面PS为9cm，粒子穿过界面PS作匀速圆周运动，最后垂直打在放置于中心线上的荧光屏bc上．（静电力常数k=9.0×109N-m2/C2，粒子的重力不计）

（1）求粒子穿过界面MN时偏离中心线RO的距离多远？到达PS界面时离D点多远？
（2）在图上粗略画出粒子运动的轨迹．
（3）确定点电荷Q的电性并求其电荷量的大小．

2、简答题  如图所示，半径为R的环形塑料管固定在竖直面放置，AB为管的水平直径，管的粗细远小于管的半径，AB及其以下部分处于水平向左的匀强电场中，管的内壁光滑，现将一质量为m、带正电的小球从管中A点静止释放，已知小球受到的重力与它受到的电场力大小相等，重力加速度为g．则释放后，求：
（1）小球第一次经过B点时的速率；
（2）小球第一次经过最低点D时，管壁对小球的作用力是多大；
（3）小球第三次经过最高点C时，管壁对小球的作用力是多大．

3、选择题  质量为m的小球，用长为l的细线悬挂在O点，在O点的正下方
