高中物理高考知识点《闭合电路的欧姆定律》高频试题强化练习（2019年最新版）(十)
 参考答案：由电路图可知，滑动变阻器的左侧电阻与右侧电阻并联后与R0串联；电压表测路端电压，电流表测流过干路的总电流；当滑片由a移到b的过程中，左侧电阻减小，右侧电阻增大，总并联电阻先增大后减小；则由闭合电路欧姆定律可知，电路中电流先减小后增大；故内电压先减小后增大，故路端电压先增大后减小，故电压表示数先增大后减小； 本题解析： 本题难度：一般 2、选择题 如图电路中，当滑动变阻器滑动键P向下移动时，则（ ） |
参考答案：当滑动变阻器滑动键P向下移动时，其接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，干路电流I增大，则A灯变亮．并联部分两端的电压减小，则B灯变暗．流过C的电流IC=I-IB，I增大，IB减小，IC增大，C灯变亮．所以A灯变亮、B灯变暗、C灯变亮．
故选D
本题解析：
本题难度：简单

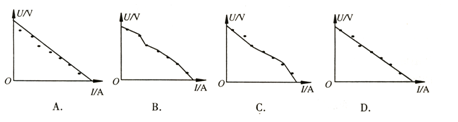

3、选择题 在用电流表和电压表测电源的电动势和内阻实验中，某同学利用测出的7组U、I值，画出U-I图象，其中正确的是
参考答案：D
本题解析：本题考查电学实验数据图知识
描点必须分布在线的两侧，用直线连接；
本题难度：简单
4、选择题 如图所示电路中，电源的内电阻不能忽略.已知定值电阻R1=10Ω，R2=8Ω.当开关S接到位置1时，电压表V的示数为2V；当开关S接到位置2时，电压表V的示数可能为( )
A．2.2V
B．1.9V
C．1.6V
D．1.3V
参考答案：B
本题解析：当开关S由位置1接到位置2时，外电阻减小，干路电流增大，即
，代入数据得：U2>1.6V，故电压表的读数范围为 1.6V＜U2＜2.0V，选项B正确．
考点：本题旨在考查闭合电路欧姆定律。
本题难度：一般
5、选择题 如图是一位同学设计的防盗门报警器的简化电路示意图．门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭时会遮蔽红外线源（红外线源没有画出）．经实际试验，灯的亮灭的确能反映门的开、关状态．门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比（ ）
A．红灯亮，UR2变大
B．绿灯亮，UR2变大
C．绿灯亮，UR2变小
D．红灯亮，UR2变小
参考答案：当门打开时，R3受红外线照射，电阻减小，从而使并联电路电阻减小，总电阻减小，总电流I=ER+r增大，R2两端电压UR2=E-I（R1+r）减小，R2中电流IR2=UR2R2减小，所以R3中电流I3=I-IR2增大，线圈产生的磁场增强，把街铁吸引，红灯亮．
故选D
本题解析：
本题难度：简单
