1、实验题  为了测定电流表A1的内阻，某同学采用如图所示的实验电路。其中：
A1是待测电流表，量程为300μA，内阻约为100；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围是0～999.9；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4 V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。

（1）①实验中滑动变阻器采用______________接法（填“分压”或“限流”）；
②根据上图所示电路的实物图，请在答题纸上的方框中画出实验电路图。
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最______________（填“左端”或“右端”）；将开关S2扳到接点a处，接通开关S1；调整滑动变阻器R2，使电流表A2的读数是150μA；
②将开关S2扳到接点b处，______________，使电流表A2的读数仍是150μA；
③若此时电阻箱各旋钮的位置如图所示，则待测电流表A1的内阻Rg=______________。

（3）上述实验中，无论怎样调整滑动变阻器R2的滑动位置，都要保证两只电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用______________。（填写阻值前相应的字母）
A．200 k
B．20 k
C．15 k
D．150 k

2、简答题  如图所示，M、N是水平放置的很长的平行金属板，两板间有垂直于纸面沿水平方向的匀强磁场，其磁感应强度大小为B=0.25T，两板间距d=0.4m，在M、N板间右侧部分有两根无阻导线P、Q与阻值为0.3Ω的电阻相连．已知MP和QN间距离相等且等于PQ间距离的一半，一根总电阻为r=0.2Ω均匀金属棒ab在右侧部分紧贴M、N和P、Q无摩擦滑动，忽略一切接触电阻．现有重力不计的带正电荷q=1.6×10-9C的轻质小球以v0=7m/s的水平初速度射入两板间恰能做匀速直线运动，则：
（1）M、N间的电势差应为多少？
（2）若ab棒匀速运动，则其运动速度大小等于多少？方向如何？
（3）维持棒匀速运动的外力为多大？

3、简答题  如图所示，将平行板电容器极板竖直放置，两板间距离d=0.1m，电势差U=1000V，一个质量m=0.2g，带正电q=10-7C的小球（球大小可忽略不计），用l=0.01m长的丝线悬于电容器极板间的O点．现将小球拉到丝线呈水平伸直的位置A，然后放开．假如小球运动到O点正下方B点处时，线突然断开．
（1）求小球运动到O点正下方B点处刚要断时线的拉力
（2）以后发现小球恰能通过B点正下方的C点，求B、C两点间的距离．（g取10m/s2）

4、简答题  为了测量一电阻Rx的阻值，先用多用电表粗测，再用其他方法精确测量．

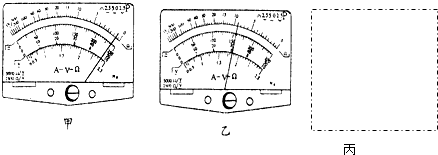

（1）粗测时先选用“×10”欧姆挡，指针偏转情况如图甲所示，为了减小多用电表的读数误差，多用电表的选择开关应换用______欧姆挡：按正确的操作程序再一次用多用电表测量时，其阻值如图乙中指针所示，则Rx的阻值大约是______Ω；
（2）精确测量时，实验室中准备了以下器材：
A．电流表A1，量程0.6A，内阻r1约1Ω
B．电流表A2，量程100mA，内阻r2=5Ω
C．滑动变阻器R1，最大阻值10
D．电阻箱R2，阻值（0～9999.9Ω）
另有：电源（电动势约6V），导线、电键若干
①在虚线框（图丙）内画出用此方法测量该电阻阻值时的实验电路图．
②若选测量数据中的一组来计算Rx，则Rx=______．

5、实验题  某同学利用DIS、定值电阻R0、电阻箱R1等实验器材测量电池a的电动势和内阻，实验装置如图1所示。实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用电压传感器测得端电压U，并在计算机上显示出如图2所示的1/U-1/R关系图线a。重复上述实验方法测量电池b的电动势和内阻，得到图2中的图线b。
?
（1）由图线a可知电池a的电动势Ea＝__________V，内阻ra＝__________Ω。
（2）若用同一个电阻R先后与电池a及电池b连接，则两电池的输出功率Pa__________Pb（填“大于”、“等于”或“小于”），两电池的效率__________（填“大于”、“等于”或“小于”）。?
