参考答案：表盘的读数大约为25，所以阻值大约为25×10Ω=250Ω．故B正确，A、C、D错误．
故选B．

本题解析：

本题难度：一般

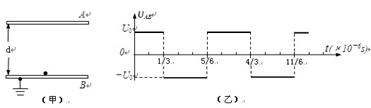

3、计算题  如图图(甲)所示,A、B是真空中水平放置的一对平行金属板,两板间距离d=15cm。今将B板接地，在A板间加上如图(乙)所示的交变电压(U0 =1080V),然后让一个质量m=1.6×10－27kg、电量大小q=1.6×10-19C的带电粒子(不计重力)在t=0时刻从B板附近由静止开始运动。空气阻力不计。

（1）判断粒子的电性；
（2）当t1=?时粒子的速度第一次达到最大，并求出此最大速度；
（3）当粒子的速度第一次达到最大时，粒子的电势能多大？
（4）粒子撞击极板A时的速度为多大？

参考答案：（1）带负电（2）2.4×105 m/s（3）-4.608×10-17J（4）2.1×105 m/s

本题解析：（1）粒子带负电
（2）t1=1×10-6s/3时速度第一次达到最大
a=qU/dm=7.2×1011 m/s2
V=at1=2.4×105 m/s
（3）EP =-mV2/2=-4.608×10-17J
（4）粒子在0--2×10-6s/3内先向上加速再向上减速，前进的位移ΔX1=2×aΔt12/2=8cm；
粒子在2×10-6s/3--1×10-6s内先向下加速再向下减速，前进的位移ΔX2=-2×aΔt22/2=-2cm；
所以粒子在一个周期（0--1×10-6s）内的位移为8cm-2cm=6cm。
因d=15cm=6cm+6cm+3cm，粒子经过2个周期后距A板的距离Δd=3cm。粒子在这3cm内做初速为零的匀加速运动一直到达A板。由VA2=2aΔd得VA=12√3×104≈2.1×105 m/s。
点评：此题是一道力电综合性的题目，难度系数偏难，关键是根据粒子在电场中的受力情况判断粒子的运动情况，找出粒子在电场中的各种临界条件，然后结合牛顿运动定律分析解题

本题难度：一般

4、选择题  如图所示，直线OO′为某电场中的一条电场线，电场方向由O指向O′。一带电粒子沿该电场线运动，途经距离为S的A、B两点过程中，所用的时间为t，经A、B中间位置的速度为v1，经过A、B中间时刻的速度为v2，则下列判断中正确的是

[? ]
A．若OO′为匀强电场中的一条电场线，且粒子带正电，则v1＞v2
B．若OO′为匀强电场中的一条电场线，且粒子带负电，则v1＜v2
C．若OO′为位于O点的正点电荷产生的电场中的一条电场线，且粒子带正电，则v1＞v2
D．若OO′为位于O′点的负点电荷产生的电场中的一条电场线，且粒子带正电，则v1＜v2

参考答案：AC

本题解析：

本题难度：一般

5、实验题  某物理兴趣小组要精确测量一只电流表G（量程为1mA、内阻约为100Ω）的内阻。实验室中可供选择的器材有：
电流表A1：量程为3mA，内阻约为200Ω；
电流表A2：量程为0.6A，内阻约为0.1Ω；
定值电阻R1：阻值为10Ω；
定值电阻R2：阻值为60Ω；
滑动变阻器R3：最大电阻20Ω，额定电流1.5A；
直流电源：电动势1.5V，内阻0.5Ω；
开关，导线若干。
（1）为了精确测量电流表G的内阻，你认为该小组同学应选择的电流表为__________、定值电阻为__________。（填写器材的符号）
（2）在方框中画出你设计的实验电路图。

（3）按照你设计的电路进行实验，测得电流表A的示数为I1，电流表G的示数为I2，则电流表G的内阻的表达式为rg=__________。

参考答案：（1）A1，R2
（2）
（3）

本题解析：

本题难度：困难
