1、简答题  （1）某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是图1中甲、乙两种之一，A、B和C是外接头．现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测量A和B之间、B和C之间、A和C之间的电阻时，多用电表指针偏转分别如图2（a）、（b）、（c）所示，则测量中使用的欧姆档的倍率是______（填×1、×10、×100或×1k），三组线圈的接法是______（填甲或乙），断路线圈是______
（填①、②或③）．

（2）某同学设计了如图3所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来测定滑块和轨道间的动摩擦因数μ．滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m′，托盘和盘中砝码的总质量为m．实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m/s2．
①为测量滑块的加速度a，须测出它在A、B间运动的______与______，计算a的运动学公式是______；
②根据牛顿运动定律得到a与m的关系为：a=

参考答案：（1）由于所测电阻均为几欧姆，串联后还是几欧姆，所以欧姆档的倍率选择×1；所测值分别是4Ω、4Ω和8Ω，说明接法是乙，断路的是③．因为采用甲接法时测量值应该有两个是无穷大，一个是8Ω．
（2）①滑块在水平轨道上从A到B做初速为零的匀加速直线运动，根据s=12at2得a=2st2，
所以需要测量的是位移和时间．
②根据整体法有a=mg-μ(M+m′)gM+m+m′=mg-μ(M+m+m′)g+μmgM+m+m′=(1+μ)gM+m+m′m-μg，
若要求a是m的一次函数必须使(1+μ)gM+m+m′不变，即使m+m′不变，在增大m时等量减小m′，
所以实验中应将从托盘中取出的砝码置于滑块上．
（3）将(1+μ)gM+m+m′取为k，有k=a1+μgm1=a2+μgm2，在图象上取两点将坐标代入
解得μ=0.23（在0.21到0.25之间是正确的）
故答案为：（1）×1，乙，③；
? （2）m+m′滑块上；?
?（3）0.23（0.21～0.25）．

本题解析：

本题难度：一般

2、简答题  图甲所示，平行金属板PQ、MN水平地固定在地面上方的空间，金属板长l=20cm，两板间距d=10cm，两板间的电压UMP=100V．在距金属板M端左下方某位置有一粒子源A，从粒子源竖直向上连续发射速度相同的带电粒子，射出的带电粒子在空间通过一垂直于纸面向里的磁感应强度B=0.20T的圆形区域匀强磁场（图中未画出）后，恰好从金属板PQ左端的下边缘水平进入两金属板间，带电粒子在电场力作用下恰好从金属板MN的右边缘飞出．已知带电粒子的比荷

参考答案：（1）设带电粒子从PQ左边缘进入电场的速度为v，由MN板右边缘飞出的时间为t，带电粒子在电场中运动的加速度为a，则
d=12at2
a=qUdm
t=lv
则v=

本题解析：

本题难度：一般

3、选择题  现有核反应方程为

参考答案：B

本题解析：

本题难度：简单

4、实验题  在把电流表改装为电压表的实验中，提供的器材有：
A．电流表（量程0~100μA，内阻几百欧）；
B．标准电压表（量程0～3V）；
C．电阻箱（0～9999Ω）；
D．滑动变阻器（0～50Ω，额定电流1.5A）；
E．滑动变阻器（0～100kΩ，额定电流0.5A）；
F．电源（电动势6V，有内阻）；
G．电源（电动势2V，内阻很小）；
H．开关两只，导线若干．?

（1）该实验首先要用半偏法测出电流表的内电阻，如果采用如图1的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R1应选用___________，可变电阻R2应选用___________，电源应选用___________（填器材前的字母）；
（2）实验时，先闭合S1，调节R1使电流表满偏，再闭合S2，保持R1不变而调节R2使电流表半偏，读出R2此时的数值即为电流表内电阻的测量值，此测量值与电流表的真实值相比要___________（填“偏大”、“偏小”或“相等”）；

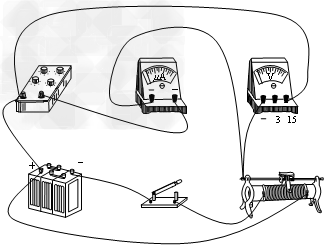

（3）图2提供了将电流表改装为电压表，并将改装电压表与标准电压表进行核对的所需器材，核对时要求对改装表量程范围（0～3V）内每隔0.5V均进行核对，请将实验器材按以上要求用连线连接成实验电路．

参考答案：（1）E，C，F
（2）偏小
（3）

本题解析：

本题难度：一般

5、选择题  用如图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生的误差的说法中，正确的是（　　）
A．由于电压表的分流作用，使电阻的测量值小于真实值
B．由于电流表的分压作用，使电阻的测量值小于真实值
C．电压表的内电阻越大，测量结果越精确
D．电流表的内电阻越大，测量结果越精确
