1、实验题 (1)测量重力加速度时由于没有消除空气阻力的影响引起的误差属于?(选填系统误差或偶然误差),这种误差的特点是?
2、简答题 如图甲所示,在以O为坐标原点的xoy平面内,存在着范围足够大的电场和磁场.一个质量m=2×10-2kg,带电量q=+5×10-3C的带电小球在0时刻以v0=40m/s的速度从O点沿+x方向(水平向右)射入该空间,在该空间同时加上如图乙所示的电场和磁场,其中电场沿-y方向(竖直向上),场强大小E0=40V/m.磁场垂直于xoy平面向外,磁感应强度大小B0=4πT.取当地的重力加速度g=10m/s2,不计空气阻力,计算结果中可以保留根式或π.试求:
(1)12s末小球速度的大小.
(2)在给定的xoy坐标系中,大体画出小球在0~24s内运动轨迹的示意图.
(3)26s末小球的位置坐标.
3、填空题 (1)在测量电阻丝电阻率的实验中,用刻度尺测量被测电阻丝的有效长度,如图1所示,金属丝的另一端与刻度尺的零刻度对齐,读数为______cm.用螺旋测微器测金属丝直径,结果如图2所示,读数为______mm.

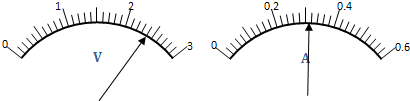

(2)电压表、电流表读数如图,则U=______,I=______.

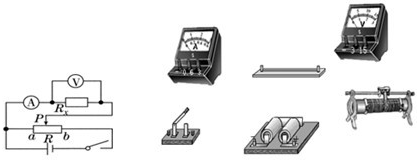

(3)根据电路图给实物图连线.
4、选择题 一节干电池的电动势为1.5V,有以下几种说法,正确的是( ? )
①电源中每通过1C电量,电源把1.5J的化学能转变为电能
②干电池能在1s内将1.5J的化学能转变成电能
③不同型号的干电池电动势均是1.5V,与干电池的体积无关
④一节干电池将化学能转变成电能的本领比一节铅蓄电池(电动势为2V)的小.
A.①②③
B.②③④
C.①②④
D.①③④
5、简答题 利用如图1所示电路可测量电池组的电动势E和内电阻r.根据实验数据绘出如图2所示的R-1/I图线,其中R为电阻箱读数,I为电流表读数,由此可得到E=______V,r=______Ω.
