1、填空题  （1）某人用多用电表按正确步骤测量一电阻阻值，指针位置如图1所示，倍率选择开关如图2所示，则这电阻阻值是______．如果用这个多用电表测一个约300Ω的电阻，为了使测量比较精确，选择开关应选的欧姆档是______．

（2）用多用电表的欧姆档检测晶体二极管的好坏．

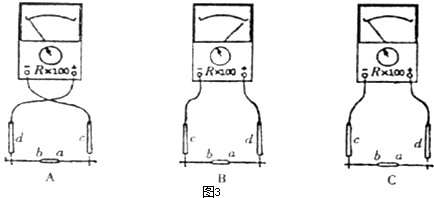

①将表笔c、d分别与二极管a、b端接触，其结果如图3A所示．
②对调表笔所接触的端点，再进行上述检测，若结果如图3B所示，则可以判定二极管是______的，若结果如图3C所示，则可以判定该二极管是______的．（填“好”或“坏”）
③可以判定，完好的二极管的a端是______极（填“正”或“负”）

2、实验题  在测定某电阻的伏安特性曲线中，待测金属丝的电阻Rx约为5 Ω，实验室备有下列实验器材
A．电压表V1(量程0～3 V，内阻约为15 kΩ)
B．电压表V2(量程0～15 V，内阻约为75 kΩ)
C．电流表A1(量程0～3 A，内阻约为0.2 Ω)
D．电流表A2(量程0～0.6 A，内阻约为11 Ω)
E．变阻器R1(0～10 Ω，0.6 A)
F．变阻器R2(0～2000 Ω，0.1 A)
G．电池组E(电动势为3 V，内阻约为0.3 Ω)
H．开关S，导线若干
(1)为减小实验误差，应选用的实验器材有(填代号)电压表_________，电流表_________，滑动变阻器_________。
(2)测量结果比真实值_________。﹙填“偏大”、“偏小”或“无法确定”﹚
(3)为了尽可能减少误差，请你在实线框中画出本实验的电路图。

3、填空题  用电流场模拟静电场描绘等势线的实验中，在下列所给出的器材中，应该选用的是__________（用器材前的字母表示）

A．6V的交流电源
B．6V的直流电源
C．100V的直流电源
D．量程为0～300?A，零刻度在刻度盘中央的电流表
