参考答案：BD?指零

本题解析：用电流场模拟静电场描绘等势线的实验应该用低压直流电源，用小量程零刻度在刻度盘中央的灵敏电流计所以选BD。寻找等势点时两点电势相同没有电流通过，即指针指零。

本题难度：简单

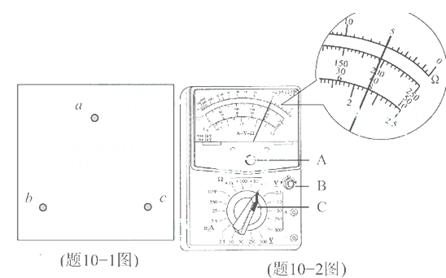

4、实验题  (8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.

(1)在使用多用电表前,发现指针不在左边“0 刻度线处,应先调整题10-2 图中多用电表的 _________(选填“A"、“B"或“C").
(2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时,一表笔接a,另一表笔应 _________(选填“短暂“或“持续“)接b,同时观察指针偏转情况.
(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻
值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a、b

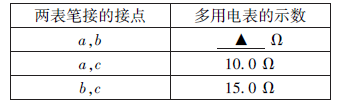

时,多用电表的示数如题10-2 图所示.
请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.

参考答案：(1)A? (2)短暂 (3)5.

本题解析：(1)A为机械调零旋钮、B为电阻调零旋钮、C为档位旋钮，在使用多用电表前,发现指针不在左边应进行机械调零，调节A旋钮。
(2)为防止电流过大烧坏电表，表笔应短暂接b。
(3) 电表的示数为，电阻分布可能如图示。

本题难度：简单

5、简答题  测量一只量程已知的电压表内阻，器材如下：
A．测电压表

（量程3V，内阻约3KΩ）
B．电流表?

（量程0.6A，内阻0.01Ω）
C．定值电阻R（阻值2KΩ，额定电流0.5A）
D．电源E（电动势约3V，内阻不计）
E．开关两只，S1、S2，导线若干

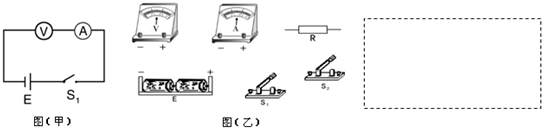

（1）某同学设计了如图?（甲）所示的测量电路，在实验操作时，发现不可行．你认为主要问题是______．
（2）请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号．用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv=______．并从图（乙）所给的器材中选出你所需要的器材，连接成实验电路图．

参考答案：（1）图甲所示电路中，电路最大电流I=ERV+RA=3V3000Ω+0.01Ω≈0.001A，电路电流太小，电流表量程是0～0.6A，电流表量程太大，电流表指针偏转不明显，电流表没有明显读数，因此图甲所示电路不可行．
（2）电压表与定值电阻串联，开关S2与定值电阻并联，实验电路图如图1所示；
根据实验电路图连接实物电路图，实物电路图如图2所示；
闭合开关S1、S2读出电压表示数U1，电源电动势E=U1，
然后断开开关S2，读出电压表示数U2，定值电阻两端电压：
UR=E-U2=U1-U2，此时电路电流I=URR=U1-U2R，
电压表内阻RV=U2I=U2U1-U2R=U2RU1-U2；
故答案为：（1）电流表量程太大，而电路中电流太小，电流表没有明显读数．
（2）实验电路图如图1所示，实物电路图如图2所示；U2RU1-U2．

本题解析：

本题难度：一般
