1、实验题  实验桌上摆放着甲“220V 25W”、乙“220V 300W”、丙“220V 500W”三只灯泡,小芳同学从中任选一只,正确使用多用电表测量它的阻值,如图所示,其测量值为____ Ω，她选用的是      灯泡(填“甲、乙或丙”),测量时流过灯泡的电流是从      流向      (填“a或b”)。

2、填空题  在测量一节干电池的电动势和内电阻的实验中，某同学根据实验记录画出U—I图线如图所示，从中可求出待测干电池的电动势为       V，内电阻为         Ω(保留两位有效数字)．

3、实验题  有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I—U图线，有下列器材供选用：
A．电压表（0～3V，内阻6 kΩ）
B．电压表（0～15 V，内阻30kΩ）
C．电流表（0～3 A，内阻0.1Ω）
D．电流表（0～0.6 A，内阻0.5Ω）
E．滑动变阻器（10Ω，2 A）
F．滑动变阻器（200 Ω，0.5 A）
G．蓄电池（电动势6V，内阻不计）．
①某同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，小灯泡的发光情况是______。要求小灯泡的电压从零开始增大，应选择图乙中的电路图是    。（填“a”或“b”）

②用正确的电路进行测量，电压表应选用____，电流表应选用____．（用序号字母表示）
③滑动变阻器应选用______．（用序号字母表示）

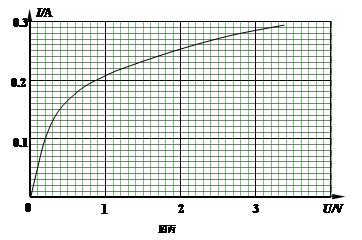

④通过实验测得此灯泡的伏安特性曲线如下图丙所示．由图线可求得此灯泡在正常工作时的电阻为______Ω．
⑤若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为______Ω的电阻（此空答案取三位有效数字）．

4、选择题  （4分）（2013?长沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（ ）

A．30kΩ～80kΩ
B．3kΩ～8kΩ
C．300Ω～800Ω
D．30Ω～80Ω
